Xiegu X1M
Обзор коротковолнового трансивера X1M

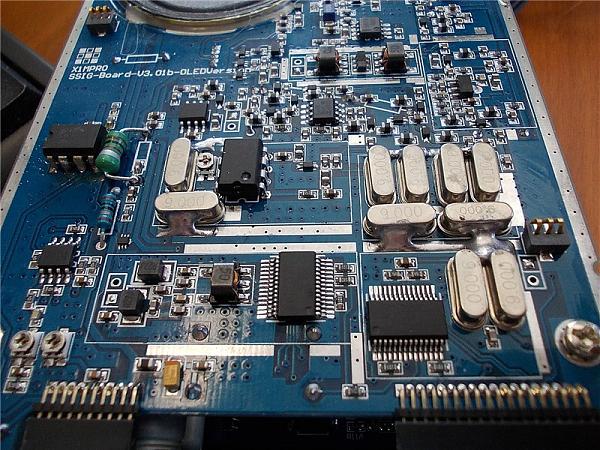

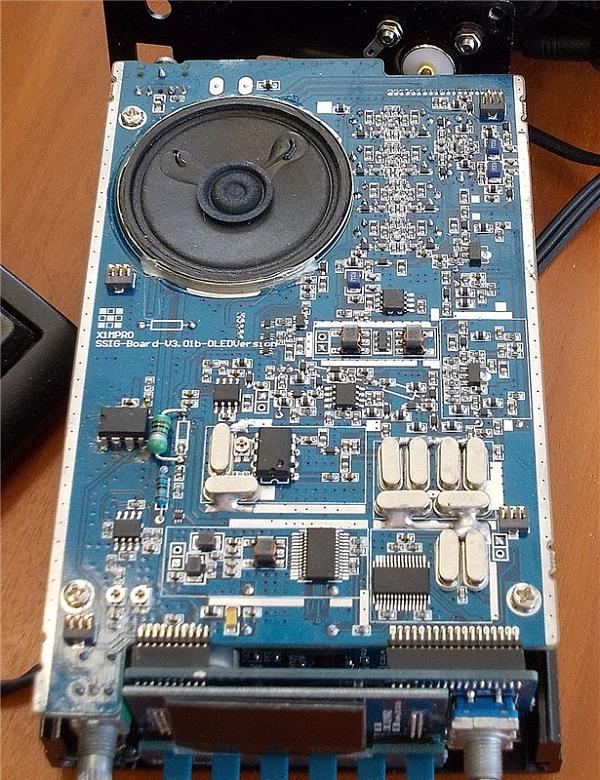

Трансивер X1M представляет собой современную компактную модель 2013 года, выполненную на самой современной элементной базе с применением SMD компонентов. Он предназначен для работы в режимах SSB, CW или цифровыми видами модуляции с управлением через СОМ-порт в радиолюбительских диапазонах 10, 15, 20, 40 и 80 метров и в диапазоне 0,1-30 МГц для расширенной (открытой) версии. Ниже, на фотографиях представлены печатные платы этого трансивера.
Управление трансивера с помощью внешнего компьютера осуществляется по САТ системе, аналогичной популярному трансиверу IC-718.
Трансивер выполнен по классической схеме с одним преобразованием «вниз» на частоте ПЧ 9 МГц. В качестве фильтра основной селекции применён 8-кристальный кварцевый фильтр (6 кварцевых резонаторов, включая два подчисточных). Это обеспечивает хорошую избирательность по соседним каналам приёма, но несколько ухудшает реальную чувствительность приёмника, по сравнению с преобразованием «вверх». Его чувствительность составляет всего 1,2 мкВ при отношении сигнал/шум 10 дБ (SINAD) и с отключенным УРЧ. В трансивере применяется современный DDS-синтезатор.
Пиковая (не средняя) выходная мощность передатчика составляет 4,5 Вт, что в совокупности с компактными размерами по достоинству оценят любители работы с QRP. О компактных размерах данной модели можно судить по представленным ниже фотографиям.

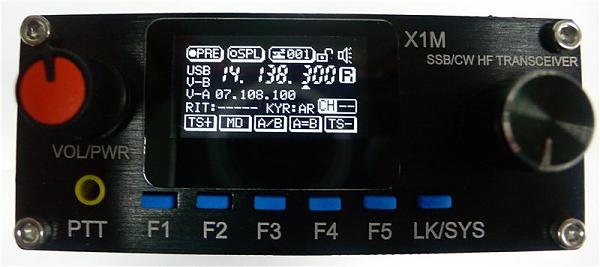

Трансивер имеет достаточно простые органы управления. В центре передней панели расположен компактный (17 х 33 мм) ЖК-дисплей, под которым находятся шесть функциональных кнопок, одна из которых включает либо отключает блокировку. С левой стороны от дисплея установлен регулятор громкости, а под ним – гнездо для подключения внешнего микрофона. С правой стороны от дисплея расположен дискретный селектор каналов с шагом перестройки от 10 МГц до 1 Гц, который задаётся последовательным нажатием на функциональные кнопки F1 или F5.
Трансивер Х1М обеспечивает стандартные режимы работы: выбор видов модуляции, включение дополнительного усилителя радиочастоты, режим работы с разносом частот между VFO A и VFO B и наличие функции расстройки.

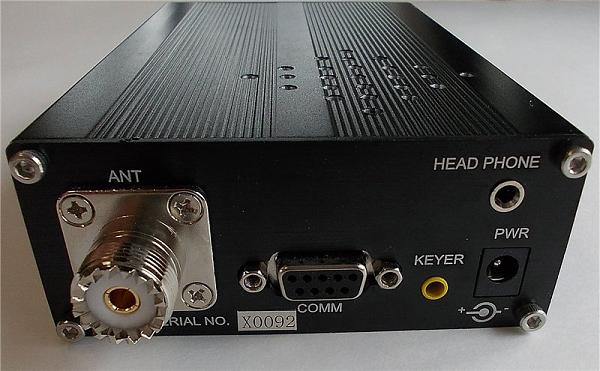

На задней панели трансивера установлены разъёмы СОМ-порта, телеграфного ключа, головных телефонов, разъём питания и антенный разъём PL 259.
К недостаткам трансивера можно отнести отсутствие отдельного узкополосного телеграфного фильтра, миниатюрные размеры функциональных кнопок и дисплея, нагрев корпуса трансивера в режиме дежурного приёма и не возможность работы на передачу на WARC диапазонах (12, 17 и 30 метров), включая диапазон 160 метров для обычной, не расширенной версии трансивера.
Технические характеристики трансивера X1M
Диапазон рабочих частот:
Приём: 100кГц-30,000 МГц
Передача:
3,5-3,9 MГц
7,0-7,3 MГц
14,0-14,35 MГц
21,0-21,45 MГц
28,0-29,7 MГц
Передача (для расширенной версии): 1-30 МГц
Виды модуляции: SSB (A3J) и CW (A1)
Тип приёмника: супергетеродин с одним преобразованием
Промежуточная частота: 9,000 МГц
Полоса пропускания кварцевого фильтра (по уровню -6дБ): от 200 Гц до 2,5 кГц
Реальная чувствительность (10дБ SINAD):
1,2 мкВ (предусилитель откл.),
0,45 мкВ (предусилитель вкл.)
Номинальная мощность звуковых частот: 500 мВт
Выходная мощность передатчика: 4,5 Вт (пик.)
Нестабильность частоты, не более: 0,5 ppm
Напряжение питания: 10-13,8 В
Потребляемый ток в режиме передачи: 1,8 А
Потребляемый ток в режиме дежурного приёма: 0,5 А
Вес: 600 грамм
Габаритные размеры: 97 мм x 40 мм x 155 мм
Приём: 100кГц-30,000 МГц
Передача:
3,5-3,9 MГц
7,0-7,3 MГц
14,0-14,35 MГц
21,0-21,45 MГц
28,0-29,7 MГц
Передача (для расширенной версии): 1-30 МГц
Виды модуляции: SSB (A3J) и CW (A1)
Тип приёмника: супергетеродин с одним преобразованием
Промежуточная частота: 9,000 МГц
Полоса пропускания кварцевого фильтра (по уровню -6дБ): от 200 Гц до 2,5 кГц
Реальная чувствительность (10дБ SINAD):
1,2 мкВ (предусилитель откл.),
0,45 мкВ (предусилитель вкл.)
Номинальная мощность звуковых частот: 500 мВт
Выходная мощность передатчика: 4,5 Вт (пик.)
Нестабильность частоты, не более: 0,5 ppm
Напряжение питания: 10-13,8 В
Потребляемый ток в режиме передачи: 1,8 А
Потребляемый ток в режиме дежурного приёма: 0,5 А
Вес: 600 грамм
Габаритные размеры: 97 мм x 40 мм x 155 мм
