ФНЧ с измерителем КСВ и ALC

1 400 руб.
Размещено: 25.12.2022 в 17:35
Просмотров всего 15338, сегодня 1

Информация об авторе

Автор: UR3IQH (частное лицо).
Рейтинг

Все объявления автора: Посмотреть все (62)
Дата регистрации: 03.01.2015 03:48:44
Последний визит на сайт: 28.03.2024 12:07:38
Пользователь провел на сайте 9 лет, 2 месяца и 25 дней
Донецкая Народная республика, Донецк
Адрес в интернете: http://radio-kits.ucoz.ru/index/plata_fnch_i_izmer...

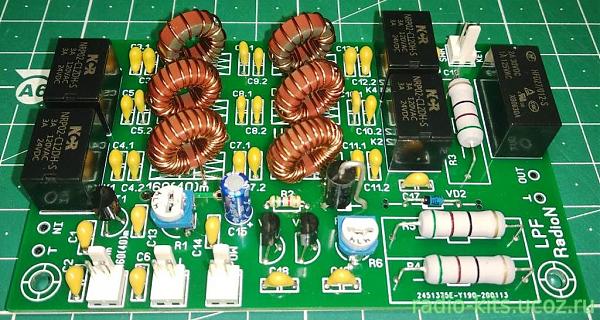

Плата фильтров низкой частоты (ФНЧ) 160/80/40 м, измерителя КСВ с выходом автоматической регулировки уровня (ALC) для TRX "RadioN"

Для фильтрации гармоник на выходе усилителя мощности трансивера на базе реверсивного тракта "RadioN" применяются три двухзвенных фильтра нижних частот (ФНЧ) по аналогии с трансивером "Дружба-М". Коммутация звеньев фильтра при переходе с одного диапазона на другой производится малогабаритными реле типа HK4100F, как и в ПДФ с рабочим напряжением 12 В. По умолчанию включено звено ФНЧ диапазона 40 м, а ФНЧ диапазонов 80 и 160 м подключаются при подаче напряжения 12 В на соответствующие контакты разъёма на печатной плате. В общем ничего нового, всё как на плате полосовых фильтров и ГПД. Изменяя количества витков индуктивностей и ёмкости конденсаторов можно, как мы это делали с ДПФ и ГПД, получить ФНЧ для любого другого радиолюбительского диапазона. При необходимости задавайте вопросы.
Монтаж фильтров нижних частот выполняется на односторонней печатной плате размерами 100х61 мм с маской и маркировкой.
Для изготовления ФНЧ применяются половинки (чашечки) от сердечников СБ-12А, которые используются как кольцо без всяких переделок. Намоточные данные катушек индуктивности приведены на принципиальной схеме. В ФНЧ применены многослойные керамические конденсаторы. Кроме того платой предусмотрены измеритель КСВ и выход ALC для автоматической регулировки мощности передатчика.

Размеры печатной платы ФНЧ: 100х61 мм
Стоимость печатной платы: 350 руб.
Стоимость набора для сборки: 1400 руб.
Стоимость собранной и проверенной платы: 1900 руб.

Отправка почтой России.
Даты отправки указываю у себя на сайте, ссылка на сайт указана в объявлении.
Стоимость упаковки и пересылки почтой России от - 450 руб.
Оплата осуществляется в российских рублях на карту российского Альфа банка.
Подробности по заказу и оплате - через E-mail.
Проживаю в г. Донецке (ДНР)

Телефон: +380 (66) 21
