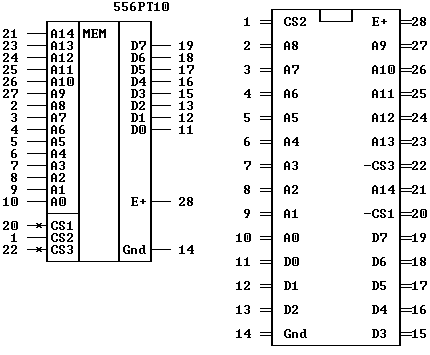

Расположение выводов микросхем ПЗУ

Входы
 CS1 -CS2 CS3 -CS4
Выходы
Q0-Q7
Операция
  H    L   H    L
H/L
Считывание
Любая другая комбинация   Хранение

В незапрограммированной микросхеме все L

Входы
 -CS1 CS2 -CS3
Выходы
Q0-Q7
Операция
   L   H    L
H/L
Считывание
Любая другая комбинация   Хранение

В незапрограммированной микросхеме все L

Входы
Перемычка Выходы Операция
-CECS -CECS1   C -INIT    Q7-Q0
  L   H   X   X -    Z -
  L   L   L   L есть *1    L Запись в регистр
  L   L   L   L нет *1    H и считывание выхода
  H   L _/~\_   X есть/нет   Z*2 Хранение после имп
  L   L _/~\_   H есть/нет - Запись новой информации по переднему фронту такт.имп.

*1 в инициирующем слове
*2 после тактового импульса
