Справочник по микросхемам памяти

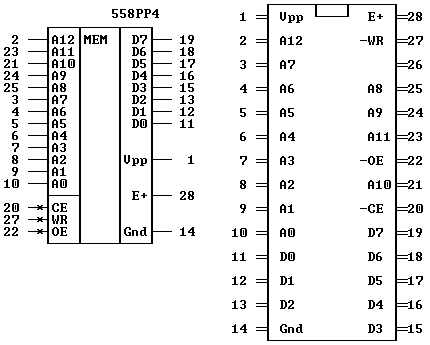

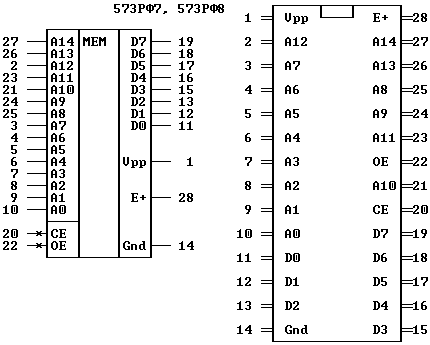

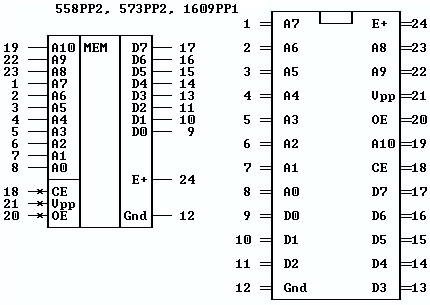

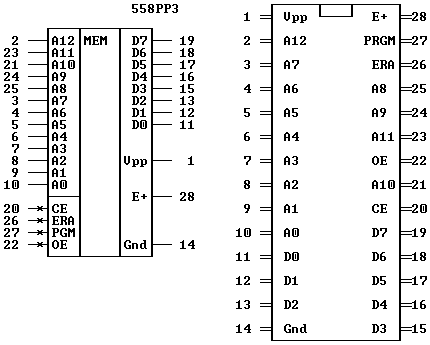

Расположение выводов микросхем РПЗУ

Таблица функциональных состояний для 558РР2

`Входы`				`Выходы`	`Режим работы`
`A0...A10`	`-CE`	`-OE`	`Vpp`	`D0...D7`
`L/H`	`H`	`H`	`H`	`L/H`	`Запись`
`X`	`H`	`L`	`H`	`Z`	`Стирание`
`L/H`	`L`	`L`	`L`	`Out`	`Считывание`
`L/H`	`L`	`L`	`H`	`L/H`	`Запрет записи`
`X`	`L`	`H`	`H`	`Z`	`Запрет стирания`
`X`	`L`	`H`	`L`	`Z`	`Запрет считывания`
`X`	`H`	`L`	`L`	`Z`	`Запрет считывания`

В незапрограммированной микросхеме хранятся единицы.
Напряжение программирования 25 В.

Таблица функциональных состояний для 573РР2

`Входы`				`Выходы`	`Режим работы`
`A0...A10`	`-CE`	`-OE`	`Vpp`	`D0...D7`
`L/H`	`L`	`H`	`22v`	`L/H`	`Запись`
`L/H`	`L`	`L`	`L`	`Out`	`Считывание`
`X`	`H`	`X`	`L`	`Z`	`Невыбор`
`L/H`	`L`	`H`	`22v`	`H`	`Стирание побайтовое`
`X`	`L`	`12v`	`22v`	`X`	`Стирание общее`

В незапрограммированной микросхеме хранятся единицы

Таблица функциональных состояний для 558РР4

`Входы`					`Выходы`	`Режим работы`
`A0...A12`	`-CE`	`-OE`	`-WR`	`Vpp`	`D0...D7`
`L/H`	`L`	`H`	`L`	`H`	`L/H`	`Запись`
`X`	`L`	`H`	`L`	`H`	`Z`	`Стирание`
`L/H`	`L`	`L`	`H`	`L`	`Out`	`Считывание`
`X`	`X`	`H`	`X`	`H`	`Z`	`Запрет записи`
`X`	`L`	`H`	`H`	`H`	`Z`	`Запрет записи`
`X`	`H`	`H`	`L`	`H`	`Z`	`Запрет записи`
`X`	`X`	`H`	`H`	`H`	`Z`	`Запрет стирания`
`X`	`H`	`H`	`X`	`H`	`Z`	`Запрет стирания`
`X`	`L`	`H`	`H`	`L`	`Z`	`Запрет считывания`

В незапрограммированной микросхеме хранятся единицы.
Напряжение программирования 16 В.
Vpp(L)= 5 v.

Козак Виктор Романович, Новосибирск, 17-окт-2003г.

email: kozak (at) inp.nsk.su
