КР1008ВЖ7А(Б) - импульсный номеронабиратель

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус КР1008ВЖ7
Назначение выводов КР1008ВЖ7
Структурная схема КР1008ВЖ7
Описание работы КР1008ВЖ7
Алгоритм работы КР1008ВЖ7
Временные диаграммы КР1008ВЖ7
Типовые рабочие характеристики КР1008ВЖ7
Схема применения КР1008ВЖ7
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


     Микросхема КР1008ВЖ7А/Б - предназначена для приема, обработки и запоминания информации с клавиатуры, создания управляющих импульсов для телефонных аппаратов с кнопочным номеронабирателем тональным и импульсным способом набора номера. Имеет возможность набора номера любой значности, увеличения межцифровой паузы, хранения в ОЗУ последнего набранного номера, программирование импульсного коэффициента. Выполнена по КМОП-технологии. Корпус типа 2108.22-13.



Корпус КР1008ВЖ7

2108.22-13 package view

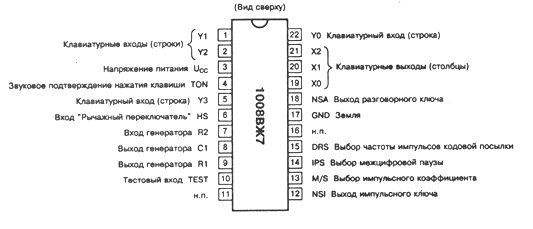

Назначение выводов КР1008ВЖ7

назначение выводов

Структурная схема КР1008ВЖ7

структурная схема

Описание работы КР1008ВЖ7

    Вывод TEST используется в процессе производства микросхемы для перевода в режим тестирования. В схеме применения на данный вход необходимо подать высокий уровень входного сигнала либо он должен быть незадействованным.
Ввод информации при нажатии кнопок производится через блок входной логики. Здесь же формируется управляющее напряжение, соответствующее нажатой кнопке. Команды управления при каждом нажатии формируются в счетчике адресов команд. Устройство управления обеспечивает коммутацию управляющих команд в зависимости от последовательности нажатия кнопок. Счетчики записи и считывания предназначенны для опроса ячеек ОЗУ и РЗУ при записи и считывании информации. Синхронную работу всех узлов в целом обеспечивает делитель, формируя сигналы с нужными временными характеристиками. Блок гарантированного отбоя предназначен для формирования сигнала "отбой", в течении времени, необходимого для надежного срабатывания АТС. Формирователь сигнала TON формирует пачку импульсов частотой 1300 ГЦ и длительностью 24-36 мс на выходе TON, при нажатии кнопки клавиатуры для организации звукового или визуального подтверждения нажатия. Этот вывод имеет открытый сток n-канального транзистора. Кодопреобразователь вырабатывает напряжение необходимой формы и последовательности для управления ключами коммутирующими телефонную линию.

Программирование некоторых параметров
при частоте задающего генератора FC=5,2 кГц
(максимальная частота задающего генератора 50 кГц)

Параметры
набора номера
Значение Вывод
13 (M/S)
Вывод
14 (IPS)
Вывод
15 (DRS)
Импульсный
коэффициент
1.5 UIL - -
Импульсный
коэффициент
1.6 UIH - -
Импульсный
коэффициент
1 вывод 13 соеденить
с выводом 20
- -
Импульсный
коэффициент
2.0 вывод 13 соеденить
с выводом 21
- -
Длительность
межцифровой паузы
4T - вывод 14 соеденить
с выводом 21
-
Длительность
межцифровой паузы
7T - UIL -
Длительность
межцифровой паузы
8T - UIH -
Частота импульсов
кодовой посылки
10 Гц - - UIL
Частота импульсов
кодовой посылки
20 Гц - - UIH

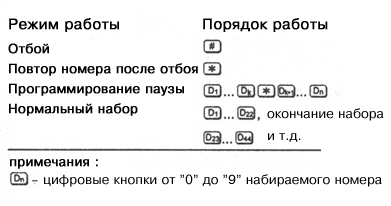

Алгоритм работы КР1008ВЖ7

Алгоритм работы КР1008ВЖ5

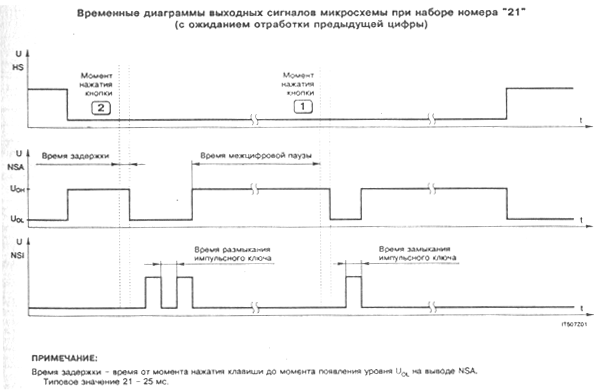

Временные диаграммы КР1008ВЖ7

Временные диаграммы КР1008ВЖ7

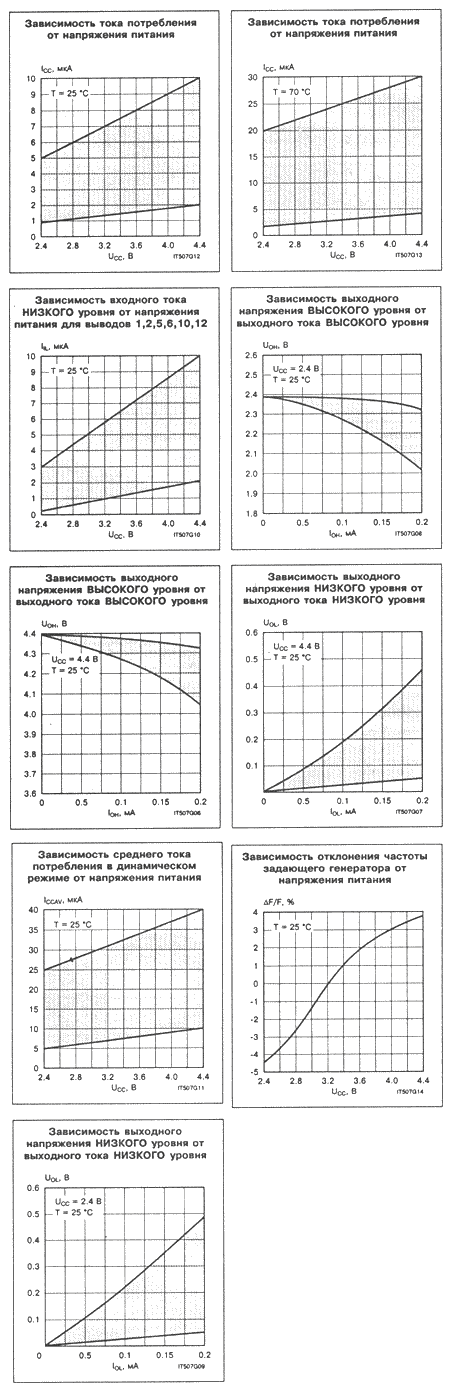

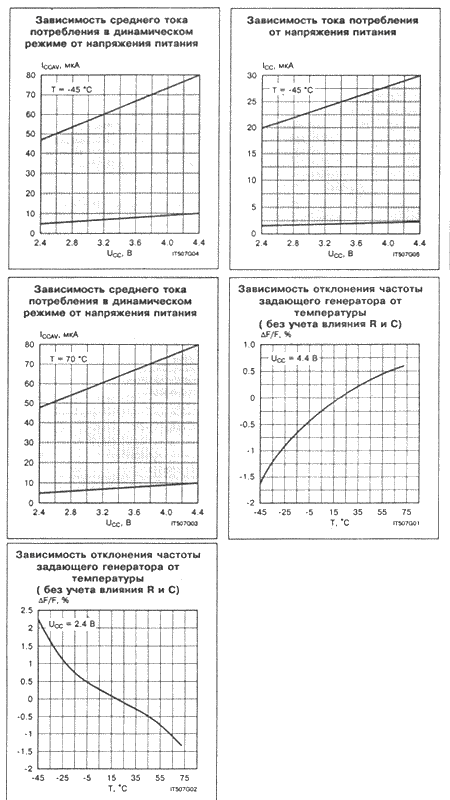

Типовые рабочие характеристики

рабочие характеристики
рабочие характеристики

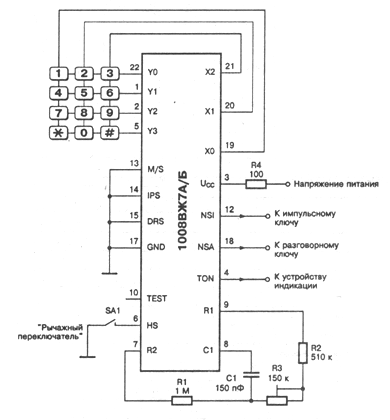

Схема применения

схема применения

Электрические параметры при Т=25 ° C
1 Выходное напряжение низкого уровня (UOL)
при UCC=2,4 В, UIH=2,1 В, UIL=0,3 В, IOL=0,2 мА на выводах 4,12,18
(для 1008ВЖ57 UCC=2,7 В, UIH=2,4 В)

не более 0,45 В
2 Выходное напряжение высокого уровня (UOH)
при UCC=2,4 В, UIH=2,1 В, UIL=0,3 В, IOH=0,2 мА на выводах 12,18
(для 1008ВЖ7Б UCC=2,7 В, UIH=2,4 В)

не менее 2 В
3 Ток потребления (ICC) при UCC=4,4 В, UIL=0,3 В, UIH=4,1 В не более 10 мкА
4 Средний ток потребления в динамическом режиме(ICCAV)
при UCC=4,4 В, UIL=0,3 В, UIH=4,1 В, FC=5,2 кГц
не более 25 мкА
5 Входной ток низкого уровня (IIL1)
    при UCC=4,4 В на выводах 7,13,14,15

не более 130 нА
6 Входной ток высокого уровня (IIH)
    на выводах 1,2,5,6,7,10,13,14,15,22

не более 130 нА
7 Входной ток низкого уровня (IIL2)
    на выводах 1,2,5,6,10,22

не более 15 мкА
8 Выходной ток высокого уровня (IOH)
    при RL=8,75 кОм на выводе 4

не более 2,5 мкА
9 Максимальная потребляемая мощность(POC max)
при FC=8,75 кОм, FC=5,2 кГц на выводе 3
не более 0,352 мВт


Предельно допустимые режимы эксплуатации

1 Напряжение питания 1008ВЖ7А UCC
Напряжение питания 1008ВЖ7Б UCC
2,4...4,4 В
2,7...4,4 В
2 Входное напряжение высокого уровня UIH UCC-0,7...UCC+0,3 В
3 Входное напряжение низкого уровня UIL -0,3...0,7 В
4 Выходной ток низкого уровня IOL на выводах 4,12,18 не более 0,2 мА
5 Выходной ток высокого уровня IOH на выводах 12,18 не более 0,2 мА
6 Допустимое значение электростатического потенциала не более 200 В
7 Длительность переходного процесса при замыкании кнопок не более 15 мс
8 Частота ввода цифр с клавиатуры не более 10 Гц
9 Температура пайки не более 265 ° C
10 Диапазон рабочих температур TA -60...85 µ C


Зарубежные аналоги

Прототипом КР1008ВЖ7 является S2560



Литература

Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
