К1107ПВ4 - 8-разрядный АЦП с ЭСЛ выходом и частотой преобразования до 100 МГц

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус К1107ПВ4
Структурная схема К1107ПВ4
Схема включения К1107ПВ4
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхема представляют собой 8-разрядный АЦП c ЭСЛ выходом и частотой преобразования 60 и 100 МГц. Предназначены для преобразования входного сигнала в параллельный двоичный прямой код. Содержит 6000 интегральных элементов. Корпус типа 2136.64-1, масса не более 22 г.



Корпус К1107ПВ4

2136.64-1 package view

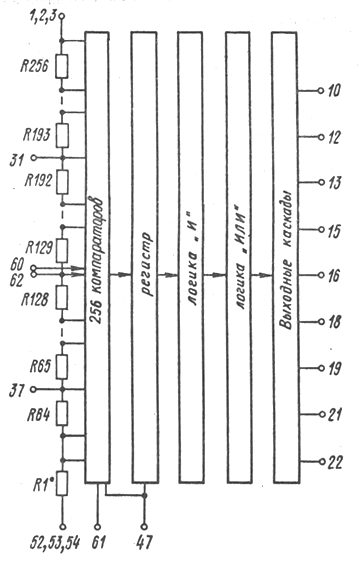

Структурная схема

Структурная схема
Назначение выводов:
1,2,3 - опорное напряжение (2,5 В);
4 - общий (цифровая земля);
5...9, 11, 14, 17, 20, 23...30, 33, 35, 38...46, 48...51, 55...59, 63 - свободные;
10 - выход переполнителя;
12 - выход 1 (старший разряд);
13 - выход 2;
15 - выход 3;
16 - выход 4;
18 - выход 5;
19 - выход 6;
21 - выход 7;
22 - выход 8 (младший разряд);
31 - вывод корректировки нелинейности Uопор3/4;
32 - напряжение питания Uп1;
34 - напряжение питания -Uп2;
37 - вывод корректировки нелинейности Uопор1/4;
47 - вход (тактовый сигнал);
52,53,54 - опорное напряжение (-2,5 В);
60 - вход (аналоговый сигнал);
61 - контроль гистерезиса;
62 - вывод корректировки нелинейности Uопор1/2;
64 - общий (аналоговая земля).

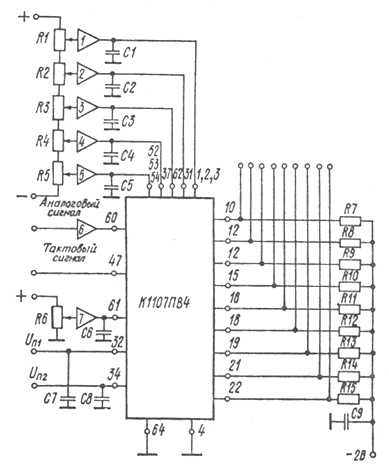

Cхема включения К1107ПВ4: 1...5,7 - буферные каскады; 6 - буферный усилитель; R1...R15 = 100 Ом; C1...C9 = 1 мкФ

Схема включения

Электрические параметры

1 Номинальное напряжение питания
    Uп1
    Uп2

5 В plus minus 5 %
-5,2 В plus minus 5 %
2 Выходное напряжение низкого уровня -2,2...-1,5 В
3 Выходное напряжение высокого уровня -1,1...-0,7 В
4 Ток потребления
    от источника питания Uп1
    от источника питания Uп2

не более 300 мА
не более 350 мА
5 Опорное напряжение
    от источника питания Uоп1
    от источника питания Uоп2

2,5 В
-2,5 В
6 Ток потребления от источника опорного напряжения
    при Uоп1
    при Uоп2

не более 20 мА
не более |-20| мА
7 Входной ток не более 5 мА
8 Абсолютная погрешность преобразования в конечной точке шкалы -50...50 мВ
9 Нелинейность -1...1 МЗР
10 Дифференциальная нелинейность -1...1 МЗР
11 Время преобразования не более 30 нс


Предельно допустимые режимы эксплуатации

1 Напряжение питания
    Uп1
    Uп2

4,75...5,25 В
-5,46...-4,94 В
2 Входное напряжение -2,6...2,6 В
3 Значение статического потенциала 100 В
4 Напряжение контроля гистерезиса 0...2 В
5 Максимальная частота преобразования
    К1107ПВ4А
    К1107ПВ4Б

100 МГц
60 МГц
6 Частота аналогового сигнала 1 МГц
7 Температура окружающецй среды -10...+70 ° C


Зарубежные аналоги

TDC1025J, CX20116



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
