140УД24 - суперпрецизионный усилитель с МДП-транзисторами на входе.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус 140УД24
Цоколевка корпусов
Структурная схема
Типовые рабочие характеристики
Схемы включения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


140УД24 - суперпрецизионный усилитель с МДП-транзисторами на входе, импульсной стабилизацией, внутренней частотной коррекцией и сверхнизким значением входного тока шума. Предназначен для построения особо стабильных усилителей постоянного тока и работы с высокоомными источниками сигналов. Корпус типа 301.8-2.

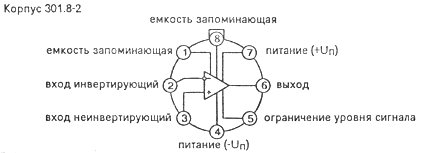

Корпус 140УД24

301.8-2.gif package view


Цоколевка корпусов

цоколевка корпусов

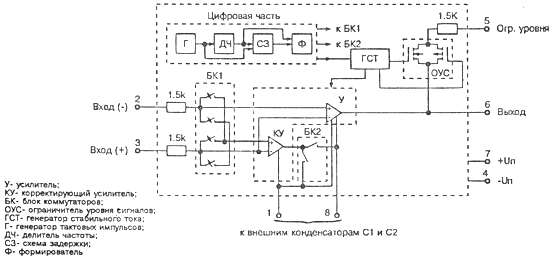

Функциональная схема электрическая схема

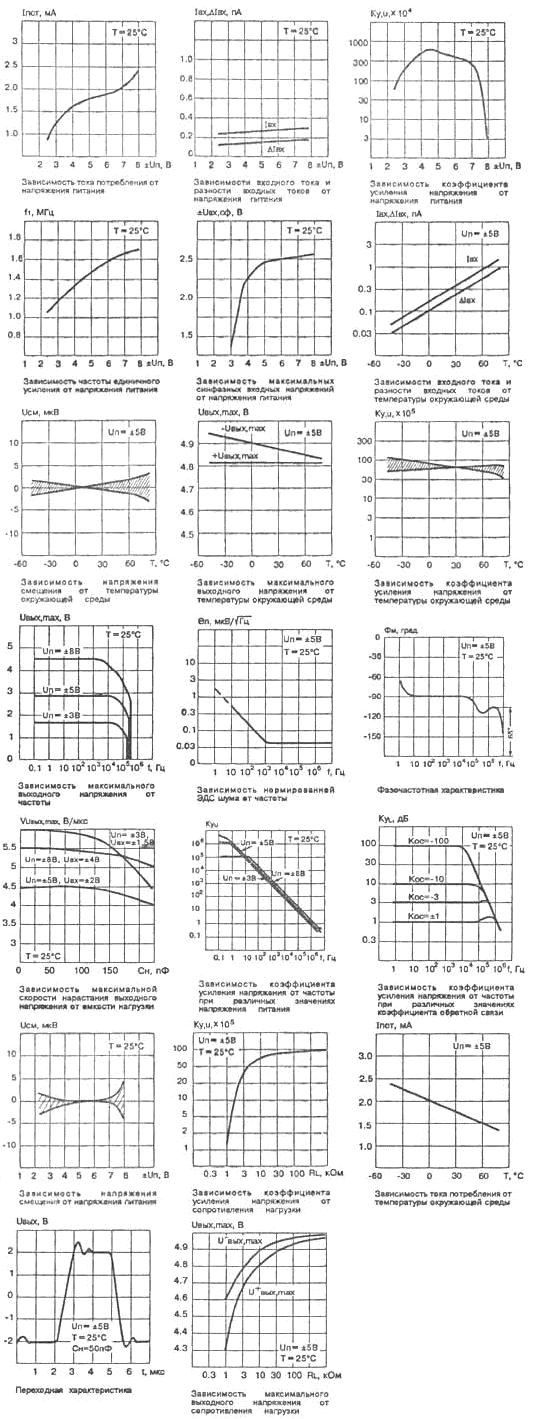

Типовые рабочие характеристики

типовые рабочие характеристики

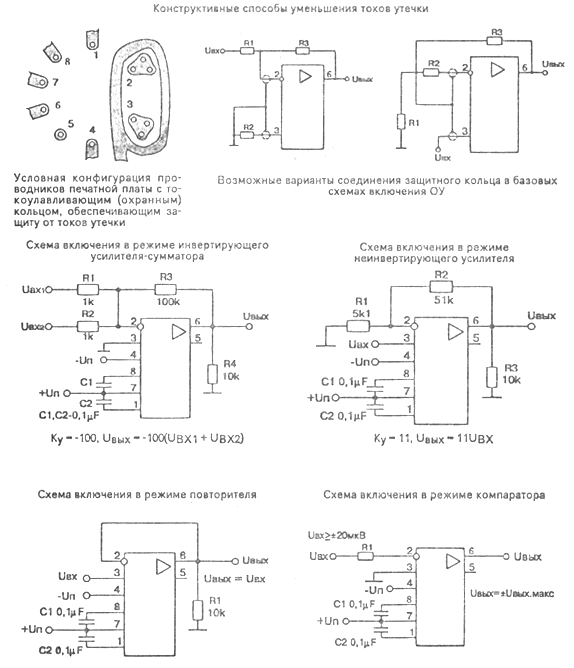

Схемы включения

схема включения

Электрические параметры при Uп= plus minus 15 В, Rн= 2к, Т=25 ° C

1 Напряжение питания plus minus 5 В plus minus 10%
2 Максимальное выходное напряжение
    при Uп= plus minus 5,0 В
    при Uп= plus minus 4,5 В

не менее plus minus 4,7 В
не менее plus minus 4,2 В
3 Напряжение смещения нуля
    при Uп= plus minus 5,0 В
    при Uп= plus minus 5,5 В

не более plus minus 5 мкВ
не более plus minus 5 мкВ
4 Входной ток
    при Uп= plus minus 5,0 В
    при Uп= plus minus 5,5 В

не более 0,01 нА
не более 0,01 нА
5 Ток потребления
    при Uп= plus minus 5,0 В
    при Uп= plus minus 5,5 В

не более 3,5 мА
не более 4,0 мА
6 Разность входных токов
    при при Uп= plus minus 5,0 В
    при при Uп= plus minus 5,5 В

не более 0,005 нА
не более 0,005 нА
7 Коэффициент усиления напряжения
    при Uп= plus minus 5,0 В
    при Uп= plus minus 4,5 В

не менее 106
не менее 106
8 Коэффициент ослабления синфазных входных напряжений не менее 120 дБ
9 Коэффициент влияния нестабильности источников питания на напряжение смещения не более 1 мкВ/В
10 Частота единичного усиления не менее 0,8 МГц
11 Скорость нарастания выходного напряжения не менее 2 В/мкс


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (4,5...5,5) В
2 Входное синфазное напряжение не более plus minus 2 В
3 Сопротивление нагрузки не менее 10 кОм
4 Температура окружающей среды -60...+125 ° C


Зарубежные аналоги

ICL 7650 производимый Intersil Inc.



Литература

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

Операционные усилители Справочник. том 1 М.,"Физматлит", 1993 г.,240 с. - ISBN 5-02-015113-0
