К155ИД9, КМ155ИД9 - дешифратор для управления дискретной матрицей на светодиодах

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ИД9
Условное графическое обозначение
Электрические параметры
Литература


Микросхем представляет собой сдвоенный дешифратор для управления дискретной матрицей на светодиодах. Содержит 160 итнегральных элементов. Корпус К155ИД9 типа 239.24-2, КМ155ИД9 типа 209.24-1.



Корпус ИМС К155ИД9

239.24-2 package view

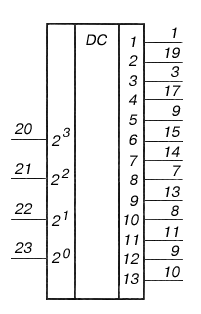

Условное графическое обозначение ИМС К155ИД9

Условное графическое обозначение К155ИД9

1 - выход 1;
2,4,6,16,18 - свободные;
3 - выход 3;
5 - выход 5;
7 - выход 8;
8 - выход 10;
9 - выход 12;
10 - выход 13;
11 - выход 11;
12 - общий;
13 - выход 10;
14 - выход 7;
15 - выход 6;
17 - выход 4;
19 - выход 2;
20 - вход 23;
21 - вход 22;
22 - вход 21;
23 - вход 20;
24 - напряжение питания;





Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,8 В
3 Выходное напряжение высокого уровня не менее 2 В
4 Помехоустойчивостьб не более 0,4 В
5 Выходное напряжение низкого уровня, стыкующееся с одним светодиодом 2...4 В
6 Выходное напряжение низкого уровня, стыкующееся с двумя последовательно соединенными светодиодами не более 2,3 В
7 Напряжение на антизвонном диоде не более -1,5 В
8 Входной ток низкого уровня не более -1,6 мА
9 Входной ток высокого уровня не более 0,04 мА
10 Входной пробивной ток не более 1 мА
11 Выходной ток не более 10 мА
12 Ток утечки на выходе не более 0,2 нА
13 Потребляемая статическая мощность не более 341 мВт


Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
