К155ИП3 - арифметико-логическое устройство.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ИП3
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой арифметико-логическое устройсво (АЛУ). Корпус К155ИП3 типа 201.14-1, масса не более 1 г.



Корпус ИМС К155ИП3

239.24-1 package view

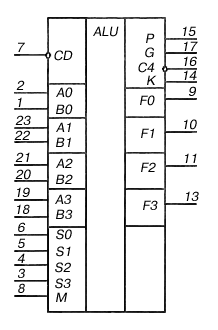

Условное графическое обозначение

Условное графическое обозначение
1 - информационный вход младшего разряда B0;
2 - информационный вход младшего разряда A0;
3,4,5,6 - вход "выбор функции" (S3,S2,S1,S0);
7 - вход "перенос" CD;
8 - вход "режим работы" (M);
9 - выход "образование функции" младшего разряда (F0);
10,11 - выход "образование функции" (F1,F2);
12 - общий;
13 - выход "образование функции" старшего разряда (F3);
14 - выход "сравнения" (K);
15 - выход "распространения переноса" (P);
16 - выход "перенос" (C4);
17 - выход "образование переноса" (G);
18,19 - информационные входы старшего разряда (B3,A3);
22,23 - информационные входы (B1,A1);
24 - напряжение питания;








Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня
    по выводам 3-6
    по выводам 1,2,18-23
    по выводу 8
    по выводу 7

не более -6,4 мА
не более -4,8 мА
не более -1,6 мА
не более -8 мА
5 Входной ток высокого уровня
    по выводам 3-6
    по выводам 1,2,18-23
    по выводу 8
    по выводу 7

не более 0,16 мА
не более 0,12 мА
не более 0,04 мА
не более 0,2 мА
6 Ток потребления
    при низком уровне выходного напряжения
    при высоком уровне выходного напряжения

не более 150 мА
не более 140 мА
7 Потребляемая мощность не более 788 мВт


Зарубежные аналоги

SN74181N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
