К155КП1 - селектор-мультиплексор данных на 16 каналов со стробированием.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература

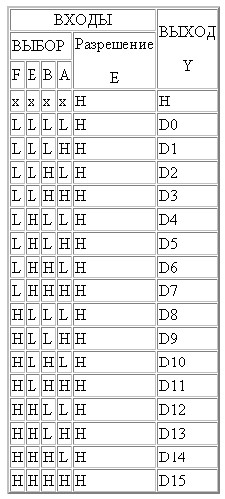

Таблица истинности

Микросхема представляет собой селектор-мультиплексор данных на 16 каналов со стробированием. Позволяет с помощью четырех адресных входов A-F передать данный поступающие на один из входов D0-D15 к выходу Y. Если на вход разрешения С подано напряжение высокого уровня, то на выходе Y также появится высокий уровень независимо от адреса остальных входов. Напряжение низкого уровня на входе Е разрешает прохождение данных от входов D0-D15. Корпус К155КП1 типа 239.24-1, масса не более 4 г.


Корпус ИМС К155КП1

239.24-1 package view

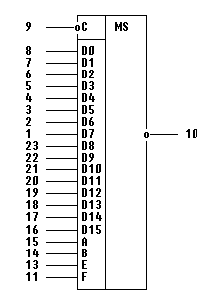

Условное графическое обозначение

Условное графическое обозначение 1 - вход информационный D7;
2 - вход информационный D6;
3 - вход информационный D5;
4 - вход информационный D4;
5 - вход информационный D3;
6 - вход информационный D2;
7 - вход информационный D1;
8 - вход информационный D0;
9 - стробирующий вход; 10 - выход;
11 - вход адресный F; 12 - общий;
13 - вход адресный E;
14 - вход адресный B; 15 - вход адресный A;
16 - вход информационный D15;
17 - вход информационный D14;
18 - вход информационный D13;
19 - вход информационный D12;
20 - вход информационный D11;
21 - вход информационный D10;
22 - вход информационный D9;
23 - вход информационный D8;
24 - напряжение питания;

Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Ток потребления не более 68 мА
7 Потребляемая статическая мощность не более 357 мВт
8 Время задержки распространения при включении
    по стробирующему входу 9
    по адресным входам 11,13,14,15
    по информационным входам 1-8, 16-23

не более 30 нс
не более 33 нс
не более 14 нс
9 Время задержки распространения при выключении
    по стробирующему входу 9
    по адресным входам 11,13,14,15
    по информационным входам 1-8, 16-23

не более 24 нс
не более 35 нс
не более 20 нс


Зарубежные аналоги

SN74150N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
