К155ЛН6 - шесть логических элементов НЕ с элементом управления по входам и тремя состояниями на выходе.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ЛН6
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой шесть логических элементов НЕ с открытым коллекторным выходом. Корпус К155ЛН6 типа 238.16-2, масса не более 1 г.

Корпус ИМС К155ЛН2

238.16-2 package view

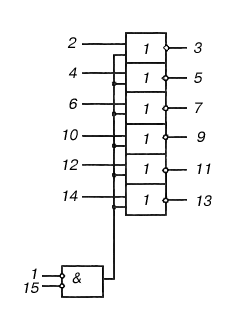

Условное графическое обозначение

Условное графическое обозначение 1,2,4,6,10,12,14,15 - входы;
3,5,7,9,11,13 - выходы;
8 - общий;
16 - напряжение питания;





















Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Ток потребления не более 77 мА
5 Входной ток низкого уровня не более -1,6 мА
6 Входной ток высокого уровня не более 0,04 мА


Зарубежные аналоги

SN74366N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
