К155РЕ24 - ПЗУ емкостью 1024 бит (преобразователь двоичного кода в код дополнительных знаков).

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155РЕ24
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой постоянное запоминающее устройство (ПЗУ) емкостью 1024 бит (256x4) с использованием в качестве преобразователя двоичного кода в код дополнительных знаков. Корпус К155РЕ24 типа 238.16-2, масса не более 2 г.

Корпус ИМС К155РЕ24

238.16-2 package view

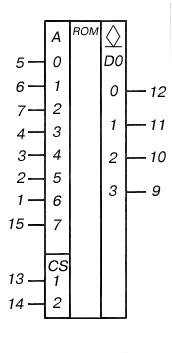

Условное графическое обозначение

Условное графическое обозначение 1-7,15 - входы адресные;
8 - общий;
9-12 - выходы;
13,14 - входы разрешения выборки;
16 - напряжение питания;





















Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Напряжение на антизвонном диоде не менее -1,5 В
4 Входной ток низкого уровня не более 1 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Входной пробивной ток не более 1 мА
7 Выходной ток высокого уровня не более 0,1 мА
8 Ток потребления не более 130 мА
9 Потребляемая статическая мощность не более 682,5 мВт
10 Время выборки разрешения при включении не более 30 нс
11 Время выборки разрешения при выключении не более 30 нс
12 Время выборки адреса при включении не более 60 нс
12 Время выборки адреса при выключении не более 60 нс


Зарубежные аналоги

SN74187N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
