К155ТВ15 - два J-K триггера.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ТВ15
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой два тактируемых J-K триггера с установкой в 0 и 1. Считывание информации с входов J и K происходит во время положительного перепада на входе С, а на выходы она передается во время отрицательного перепада. Логические уровни на J и K не должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K триггер будет работать как обычный счетный (делить частоту на 2).

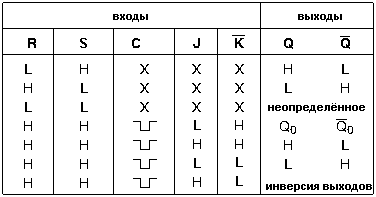

таблица














Корпус К155ТВ15 типа 238.16-1, масса не более 2 г.

Корпус ИМС К155ТВ1

238.16-1 package view



















Условное графическое обозначение

Условное графическое обозначение 1,15 - вход установки "0";
2 - вход J1;
3 - вход K1;
4,12 - вход синхронизации;
5,11 - вход установки "1";
6,7,9,10 - выходы;
8 - общий;
13 - вход K2;
14 - вход J2;
16 - напряжение питания;







Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня
    по входам J,K
    по входам С,S
    по входу R

не более -1,6 мА
не более -3,2 мА
не более -4,8 мА
5 Входной ток высокого уровня
    по входам J,K
    по входам С,S
    по входу R

не более 0,04 мА
не более 0,08 мА
не более 0,16 мА
6 Ток потребления не более 30 мА
7 Потребляемая статическая мощность не более 157,5 мВт


Зарубежные аналоги

SN74109N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
