К548УН3 - усилитель для миниатюрных слуховых аппаратов с максимальным выходным акустическим давлением до 132 дБ.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Функциональная схема К548УН3
Схема применения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхема представляет собой усилитель для миниатюрных слуховых аппаратов с максимальным выходным акустическим давлением до 132 дБ. Может применяться также в приборах для научных исследований. В состав ИС входят малошумящий предусилитель с регулируемым коэффициентом усиления и выходной усилитель мощности. Имеется возможность введения регулировки тембра телефонной катушки, ограничителя уровня выходного сигнала. Корпус типа 4151.12-1, масса не более 1 г.

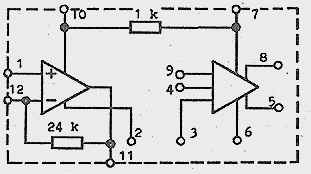

Функциональная схема К548УН1

схема функциональная
1 - вход неинвертирующий ;
2 - "земля" предусилителя;
3 - вход усилителя мощности;
4,9,10 - конденсатор развязки по переменному току;
5,8 - выходы усилителя мощности;
6 - заземление усилителя мощности;
7 - напряжение питания Uп;
9 - регулировка тока покоя выходного усилителя;
11 - выход предусилителя;
12 - напряжение питания -Uп;

Схема применения

схема применения
Электрические параметры

1 Номинальное напряжение питания 1,3 В + 15 %
2 Выходное напряжение предусилителя 0,2 В
3 Выходное напряжение выходного усилителя 0,6 В
4 Напряжение шумов приведенное ко входу при f=100...5000 Гц не более 1,5 мкВ
5 Ток потребления при Uвых=0 не более 2 мА
6 Общий коэффициент усиления при Rн=600 Ом, f=1 кГц не менее 4.103
7 Коэффициент усиления предусилителя в типовой схеме включения при Rн=20 кОм, Uвых=0,6 В 40 дБ
8 Коэффициент усиления выходного усилителя при при Rн=600 Ом, f=1 кГц 50...150
9 Коэффициент гармоник при Rн=600 Ом, Uвых=0,6 В не более 10%
10 Верхняя граничная частота всего усилителя 5 кГц
11 Входное сопротивление предусилителя, выходного усилителя не менее 10 кОм

Предельно допустимые режимы эксплуатации

1 Напряжение питания
кратковременное
0,9...2 В
3 В
2 Входное напряжение не более 1 В
3 Сопротивление нагрузки не менее 100 Ом
4 Температура окружающей среды -60...+125 °C

Зарубежные аналоги

LC549



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
