MAX713

КОНТРОЛЛЕР БЫСТРОГО ЗАРЯДА NiCd/NiMH БАТАРЕЙ





Информация предоставлена компанией Rainbow Technologies
Опубликовано с разрешение владельца

Микросхема MAX713 позволяет быстро зарядить NiCd или NiMH батареи от источника постоянного тока, напряжение которого, по крайней мере, на 1,5 вольта должно быть выше, чем максимальное напряжение батареи. От 1-ой до 16-ти последовательно соединенных ячеек можно зарядить со скоростью до 4С.

АЦП, обнаруживающий тангенс угла наклона напряжения, таймер, компаратор температурного окна определяют окончание заряда. Питание MAX713 производится от источника постоянного тока – встроенного пятивольтового параллельного стабилизатора. Максимальная утечка тока на батарею, когда нет заряда, составляет 5мкA. Резистор, с низкой стороны батареи, является датчиком тока и позволяет регулировать ток заряда батареи до тех пор, пока к ней подаётся питание.

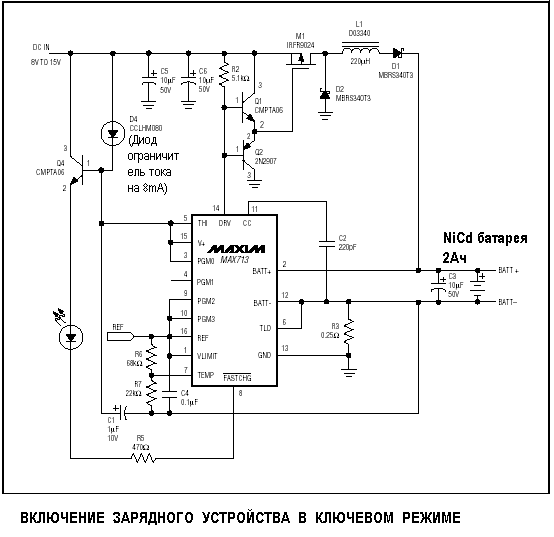

MAX713 быстро заканчивает зарядку батарей, обнаружив с помощью встроенной схемы отрицательное значение тангенса угла наклона напряжения. Для типового включения микросхемы необходимы ещё следующие внешние компоненты: мощный PNP транзистор, три резистора, три конденсатора и блокировочный диод. Если требуется зарядить мощные батареи, то MAX713 может быть включен в ключевом режиме. Таким образом, минимизируется рассеиваемая мощность.

Выпускается микросхема MAX713 в 16-ти выводном DIP-корпусе или в 16-ти выводном SO.150. Диапазон рабочих температур: коммерческий - (0…+70С); промышленный – (-40С…+85С); военный - (-55С…+125С).
