Пентод ВЧ 6Ж1П. Технические характеристики



Информация предоставлена сервером oldradio.qrz.ru

6Ж1П

(пентод высокой частоты с короткой характеристикой)

Основные размеры лампы 6Ж1П

Основные размеры лампы 6Ж1П.

Общие данные

Пентод 6Ж1П предназначен для широкополосного усиления напряжения высокой частоты.
Применяется в ультракоротковолновой и телевизионной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.


Междуэлектродные емкости, пФ

Входная 4.35 +- 0.45. Выходная 2.45 +- 0.3. Проходная не более 0.025.



Номинальные электрические данные

Напряжение накала, В 6.3
Напряжение на аноде, В 120
Напряжение на второй сетке, В 120
Сопротивление в цепи катода для автоматического смещения, Ом 200
Ток накала, мА 175 +- 15
Ток в цепи анода, мА 7.5 +- 2.5
Ток в цепи второй сетки, мА 3.2
Крутизна характеристики, мА/В 5.2 +- 1.4
Крутизна характеристики при напряжении накала 5.7 В, мА/В 3.4
Эквивалентное сопротивление внутриламповых шумов, Ом 1800
Входное сопротивление на частоте 60 МГц, кОм от 12 до 25

Предельно допустимые электрические величины

Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 200
Наибольшее напряжение на второй сетке, В 150
Наибольшая мощность, рассеиваемая на аноде, Вт 1.8
Наибольшая мощность, рассеиваемая на второй сетке, Вт 0.55
Наибольший ток в цепи катода, мА 20
Наибольшее постоянное напряжение между катодом и подогревателем, В 120
Наибольший ток утечки между катодом и подогревателем, мкА 20
Наименьшее сопротивление в цепи катода для автоматического смещения, Ом 200
Наибольшее сопротивление в цепи первой сетки, МОм 1.0

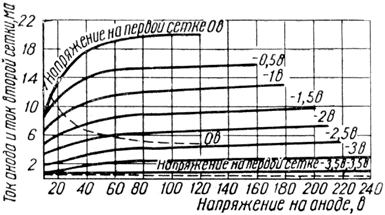

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 120 В

Ток в цепи анода; ток в цепи второй сетки.

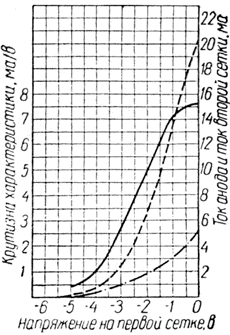

Характеристики зависимости токов анода и второй сетки и крутизны характеристики от напряжения на первой сетке

Характеристики зависимости токов анода и второй сетки и крутизны характеристики от напряжения на первой сетке при напряжении на второй сетке 120 В

Ток в цепи анода; ток в цепи второй сетки;
крутизна характеристики.



Материал подготовлен по данным [3, с. 135-137].
