Мощный усилительный триод ГМ-70. Технические характеристики



Информация предоставлена сервером oldradio.qrz.ru

ГМ-70

(Мощный усилительный триод)

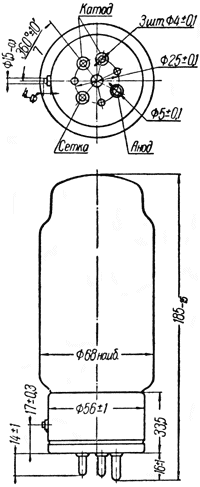

Основные размеры лампы ГМ-70

Основные размеры лампы ГМ-70.

Общие данные

Мощный усилительный триод ГМ-70 предназначен для усиления мощности низкой частоты.
Катод-вольфрамовый торированный, карбидированный прямого накала.
Работает в вертикальном положении. Выпускается в стеклянном оформлении. Наибольший вес 280 г.
Срок службы не менее 1000 час.
Цоколь - специальный четырехштырьковый.


Междуэлектродные емкости, пФ

Сетка-анод около 12, сетка-катод около 8, анод-катод около 4.


Номинальные электрические данные

Напряжение накала, В 20
Ток накала, А 3
Напряжение анода, кВ 1.5
Высота наибольшая, мм 185
Диаметр наибольший, мм 68
Ток эмиссии катода1), мА не менее 800
Мощность, продолжительно рассеиваемая анодом, Вт 125
Крутизна характеристики2), мА/В 6
Коэффициент усиления3) 6.7
Сопротивление изоляции, МОм не менее 20
Обратный ток сетки, мкА не более 40
1) При напряжении анода и сетки 180 В.
2) При напряжении анода 600 В и токах анода 160 и 260 мА.
3) При напряжении анода 1200 и 1000 В и токе анода 125 мА.


Предельно допустимые электрические величины

Наибольшее напряжение накала, В 20
Наименьшее напряжение накала, В 19
Наибольшее напряжение анода, кВ 1.5
Наибольшая мощность, продолжительно рассеиваемая анодом, Вт 125
Наибольшая мощность, рассеиваемая анодом в течение одной минуты, Вт 150

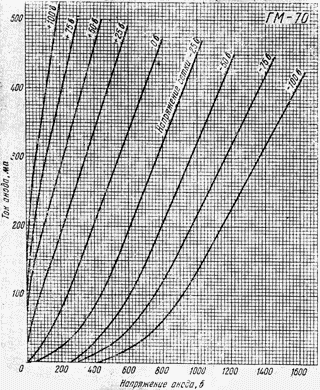

Анодные характеристики

Анодные характеристики при напряжении накала 20 В

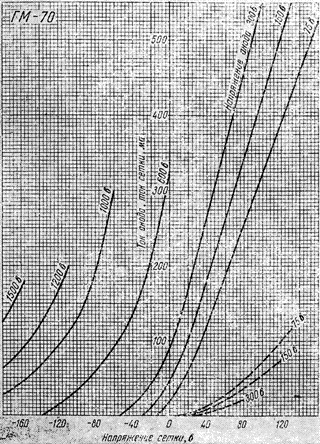

Анодно-сеточные и сеточные характеристики

Анодно-сеточные и сеточные характеристики при напряжении накала 20 В

Анодно-сеточные характеристики; сеточные характеристики.

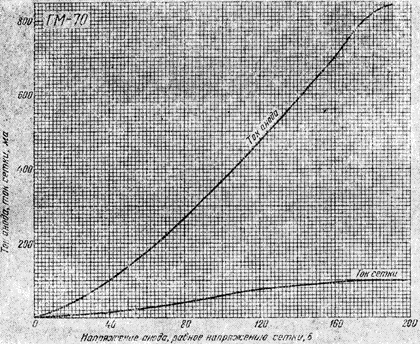

Анодная и сеточно-анодная характеристики при напряжении анода, равном напряжению сетки

Анодная и сеточно-анодная характеристики при напряжении анода, равном напряжению сетки и напряжении накала 20 В




Материал подготовлен по данным [6, с. 272-274].
