Пентод ГУ-50. Технические характеристики



Информация предоставлена сервером oldradio.qrz.ru

ГУ-50

(генераторный лучевой пентод)

Основные размеры лампы ГУ-50

Основные размеры лампы ГУ-50.



Общие данные

Пентод ГУ-50 предназначен для усиления мощности и генерированния колебаний высокой частоты.
Применяется в передающих устройствах, в усилителях низкой частоты для усиления мощности и в телевизионных приемниках в каскадах строчной развертки.
Катод оксидный косвенного накала.
Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы не менее 100 час.
Выводы электродов штырьковые. Штырьков 8. Первый штырек расположен против стеклянного выступа на баллоне.


Междуэлектродные емкости, пФ

Входная 14,0 +- 1,0. Выходная 9,15 +- 1,15. Проходная не более 0,1.


Номинальные электрические данные

Напряжение накала, В 12.6
Напряжение на аноде, В 800
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -40+-10
Ток накала, мА 765+-65
Крутизна характеристики при токе анода 50 мА, мА/В 4+-1
Выходная мощность*), Вт 60
Выходная мощность при напряжении накала 10.8 В*), Вт не менее 52
 *) В режиме усиления мощности: ток в цепи анода 150 мА, напряжение смещения на первой сетке -100 В, ток в цепи первой сетки 8 мА, амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.



Предельно допустимые электрические величины

Наибольшее напряжение накала, В 14.5
Наименьшее напряжение накала, В 10.8
Наибольшее напряжение на аноде на частоте 46.1 МГц, В 1000
Наибольшее напряжение на аноде на частоте 66.6 МГц, В 800
Наибольшее напряжение на аноде на частоте 87.5 МГц, В 700
Наибольшее напряжение на аноде на частоте 120 МГц, В 600
Наибольшее пиковое напряжение на аноде, В 3000
Наибольшее напряжение на второй сетке, В 250
Наибольшая мощность, длительно рассеиваемая на аноде, Вт 40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течение 1 мин., Вт 50
Наибольшая мощность, рассеиваемая на второй сетке, Вт 5
Наибольшая мощность, рассеиваемая на первой сетке, Вт 1
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольший ток в цепи катода, мА 230
Наибольшее сопротивление в цепи катод-подогреватель, кОм 5




Рекомендуемый режим эксплуатации в телеграфном режиме

Напряжение на аноде, В 1000
Напряжение на третьй сетке, В 0
Напряжение на второй сетке, В 300
Напряжение смещения на первой сетке, В -80
Амплитуда напряжения возбуждения, В 100
Ток в цепи анода, мА 120
Ток в цепи второй сетки, мА 10
Крутизна характеристики, мА/В 5
Полезная колебательная мощность, Вт 50
Допустимая мощность, рассеиваемая на аноде, Вт 40
Коэффициент усиления в триодной части: катод - первая сетка - вторая сетка 5
Эквивалентное сопротивление контура, Ом 4750
Предельная допустимая частота колебаний, МГц 60



Характеристики зависимости тока анода от напряжения на аноде

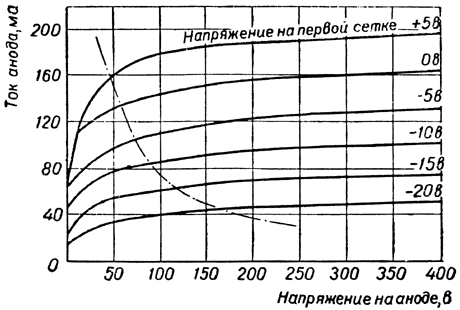

Характеристики зависимости тока анода от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 150 В.

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде .




Характеристики зависимости тока анода от напряжения на аноде

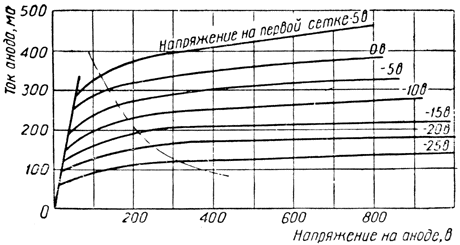

Характеристики зависимости тока анода от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде .



 Характеристики зависимости тока второй сетки от напряжения на аноде

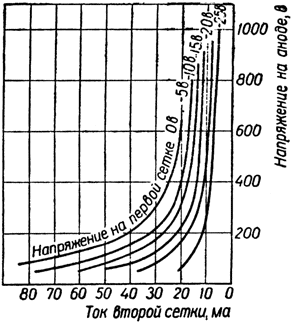

Характеристики зависимости тока второй сетки от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.


Материал подготовлен по данным [3, с. 324-327].
