Стабилизатор напряжения СГ-7С. Технические характеристики



Информация предоставлена сервером oldradio.qrz.ru

СГ-7С

(газоразрядный стабилизатор напряжения)

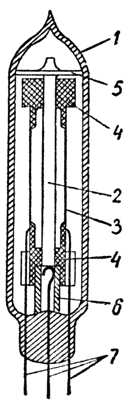

Устройство стабилитрона СГ-7С

Устройство стабилитрона СГ-7С:

1 - баллон; 2 - анод; 3 - катод; 4 - керамические изоляторы; 5 - слюдяной диск; 6 - стеклянная бусинка; 7 - выводы. Высота стабилитрона 66 мм, диаметр 11 мм.



Общие данные

Стабилитрон СГ-7С предназначен для стабилизации постоянного напряжения.
Применяется в малогабаритной аппаратуре различного назначения.
Катод холодный. Баллон наполнен водородом (16 - 16.5 мм рт. ст.).
Выпускается в стеклянном миниатюрном оформлении.
Лампа впаивается в схему. Цоколь выводной проволочный.

Номинальные электрические данные

Максимальное напряжение зажигания, В 480
Диапазон рабочих напряжений, В 380 - 400
Диапазон рабочих токов, мкА 3 - 100
Изменение напряжения в диапазоне рабочих токов, В 20
Внутреннее сопротивление (динамическое), кОм 200
Ток утечки (при напряжении 300 В), мкА 0.5

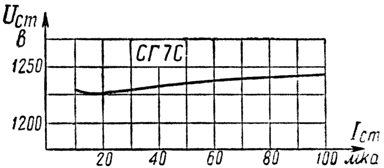

Вольтамперная характеристика стабилитрона СГ-7С

Вольтамперная характеристика стабилитрона СГ-7С





Материал подготовлен по данным ["Радио", 1958, N 5, с. 61].
