Лампа ГК-10

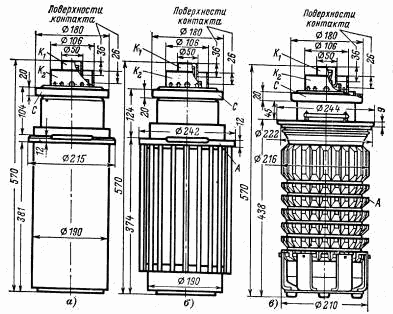

ГК-10А, ГК-10Б, ГК-10П

     Мощный генераторный триод для усиления  высокочастотных колебаний на частотах до 2 МГц в схемах с общей сеткой и с общим катодом.
     Оформление - металлокерамическое, с кольцевыми выводами катода и сетки.
     Охлаждение - принудительное:
     ГК-10А: анода - водяное 120 л/мин; ножки и изолятора анода - воздушное 200 м3/ч;
     ГК-10Б: анода - воздушное 5200 м3/ч;
     ГК-10П: анода - испарительное.

Масса ГК-10А 22 кг, ГК-10Б 42 кг, ГК-10П 36 кг.


Основные параметры
при Uн=20 В, Uа=1 кВ, Ia=10 А

Ток накала 315 ± 15 А
Ток эмиссии катода а импульсе (при Uа=3 кВ) ³ 170 А
Напряжение запирания сетки отрицательное (при Iа=0,1 А) £ 400 В
Сопротивление холодного катода  0,007 Ом
Крутизна характеристики (при Iа=10 и 14 А)  160 ± 20 мА/В
Коэффициент усиления (при Uа=1 и 2 кВ)  32 ± 5
Колебательная мощность (на частоте 2 МГц)  ³ 175 кВт
Междуэлектродные емкости, пФ:
     входная  £ 300
     выходная  £ 6
     проходная  £ 130
Долговечность  ³ 2000 ч


Предельные эксплуатационные данные

Напряжение накала 19 - 21 В
Напряжение анода 10 кВ
Напряжение сетки отрицательное 1,5 кВ
Мощность, рассеиваемая анодом 120 кВт
Мощность, рассеиваемая анодом ГК-10Б 70 кВт
Мощность, рассеиваемая сеткой 2,3 кВт
Ток накала пусковой 450 А
Рабочая частота  2 МГц
Температура ножки и спаев керамики с металлом  125 С
Температура радиатора анода ГК-10Б 250 С
