Лампа ГК-5

ГК-5А

      Мощный генераторный триод для усиления и генерирования высокочастотных колебаний в радиопередающих устройствах и в промышленных генераторах для высокочастотного нагрева.
     Оформление - металлостеклянное.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное: анода - водяное 200 л/мин;
выводов катода - водяное 3 л/мин; выводов сетки - водяное 3 л/мин; ножки - воздушное 50 м3/ч; баллона и мест спаев - воздушное 100 м3/ч.

Масса 19 кг.


Основные параметры
при Uн=17 В, Uа=10 кВ, Ia=6 А

Ток накала 580 ± 30 А
Ток эмиссии катода в импульсе (при Uа=Uс=2 кВ) ³ 250 А
Крутизна характеристики  ³ 100 мА/В
Коэффициент усиления   ³ 40
Мощность выходная (при частотах не более 22 МГц)  ³ 250 кВт
Междуэлектродные емкости, пФ:
     сетка - катод  ³ 200
     анод - катод  £ 5
     сетка - анод  £ 100
Долговечность средняя ³ 1000 ч


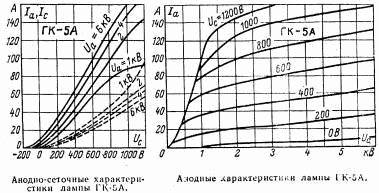

Предельные эксплуатационные данные

Напряжение накала 17 - 18 В
Напряжение анода 10 кВ
Напряжение анода (пиковое значение) 20 кВ
Ток накала пусковой 720 А
Мощность, рассеиваемая анодом 200 кВт
Мощность, рассеиваемая сеткой 10 кВт
Рабочая частота 25 МГц
Температура баллона, ножки и мест спая металла со стеклом 150 С
Интервал рабочих температур окружающей среды от +5 до +70 С
