Лампа ГУ-89
ГУ-89А, ГУ-89Б
|
|
Мощный
генераторный триод для работы в
качестве генератора и усилителя
высокочастотных колебаний в
радиопередающих и в промышленных
установках для высокочастотного

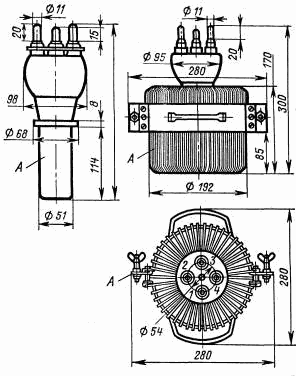

нагрева. Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллонам вверх. Охлаждение - принудительное: ГУ-89А: анода - водяное не менее 20 л/мин; ножки - воздушное не менее 25м3/ч; баллона - воздушное не менее 25м3/ч; ГУ-89Б: анода - воздушное не менее 850 м3/ч; ножки - воздушное не менее 25 м3/ч; баллона - воздушное не менее 25м3/ч. Масса ГУ-89А 1,5 кг, ГУ-89Б 1,7 кг. |
|
|
|
Основные параметры | |
| Ток накала | 137 ± 7 А |
| Ток эмиссии катода (при Uн=8 В, Uа=Uс=1000 В) | ³ 0,25 А |
| Ток сетки обратный (при Uа=5 кВ) | £ 100 мкА |
| Напряжение сетки запирающее отрицательное (при Iа=20 мА и Uа=7,5 кВ) | 397,5 ± 77,5 В |
| Крутизна характеристики | 12,5 ± 8,5 мА/В |
| Коэффициент усиления (при Uа=8 и 35 кВ) | 22,5 ± 3,5 |
| Выходная мощность (на частоте не более 25 МГц) | ³ 10 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 27 |
| выходная | £ 22 |
| проходная | £ 4 |
| Долговечность средняя | ³ 1000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 11 В |
| Напряжение анода на частотах до 25 МГц | 8,5 кВ |
| Ток накала пусковой | 180 А |
| Мощность, рассеиваемая анодом | 5 кВт |
| Мощность, рассеиваемая сеткой | 300 Вт |
| Рабочая частота | 25 МГц |
| Интервал рабочих температур окружающей среды ГУ-89А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-89Б | от -60 до +70 С |
