Лампа ГУ-69

ГУ-69Б, ГУ-69П

       Генераторный тетрод для усиления однополосного сигнала на частотах до 60 МГц.

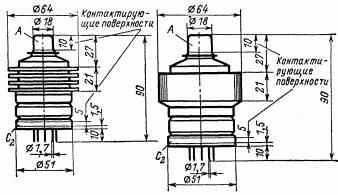

     Оформление - металлокерамическое, с кольцевыми выводами экранной сетки.
     Охлаждение - принудительное:
     ГУ-69Б - воздушное 35 м3/ч;
     ГУ-69П - испарительное.

Масса: ГУ-69Б 420 г, ГУ-69П 390 г.





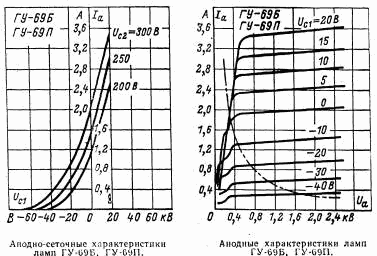

Основные параметры
при Uн=12,6 В, Uа=1 кВ, Uc2=300 В, Iа=600 мА

Ток накала

3,55 ± 0,35 А

Напряжение 1-й сетки отрицательное 29 ± 9 В
Ток анода (при Uа=450 В, Uc=0)

³ 1,5 А

Ток 2-й сетки

£ 30 мА

Крутизна характеристики 31 ± 6 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки 5,5  ± 1,5
Время готовности £ 3 мин
Колебательная мощность в режиме класса АВ
(при Uа=2 кВ, Iс2=50 мА)

³ 550 Вт

Междуэлектродные емкости, пФ:
     входная 50 ± 7
     выходная £ 14
     проходная £ 0,07
Долговечность при температуре баллона 200 С ³ 1000 ч
Критерии долговечности:
     колебательная мощность ³ 425 Вт
     изменение колебательной мощности (при Uн=11,4 В) £ 30 %


Предельные эксплуатационные данные

Напряжение накала   11,4 - 13,8 В
Напряжение анода 2 кВ
Напряжение анода запертой лампы 2,5 кВ
Напряжение анода запертой лампы (пиковое значение) 3,5 кВ
Напряжение 2-й сетки 300 В
Напряжение 1-й сетки отрицательное 150 В
Мощность, рассеиваемая анодом 600 Вт
Мощность, рассеиваемая 2-й сеткой 15 Вт
Мощность, рассеиваемая 1-й сеткой 2 Вт
Ток катода (постоянная составляющая) 600 мА
Рабочая частота 60 МГц
Температура баллона в наиболее горячей точке 200 С
Интервал рабочих температур окружающей среды от -60 до +50 С
