Лампа ГС-12

ГС-12А

       Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в широкой полосе частот, на частотах до 1000 МГц, в схемах с общим катодом.

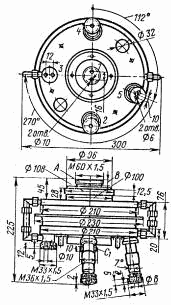

     Оформление - металлокерамическое.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное: анода - водяное не менее 40 л/мин, катода - водяное не менее 5 л/мин, 1-й и 2-й сеток - водяное не менее 5 л/мин.

    Масса 16 кг.



Основные параметры
при Uн=1,35 В, Uа=2 кВ, Uс2=1 кВ, Uс1=0

Ток накала 2300 (+100; -150) А
Ток эмиссии катода ³ 75 А
Ток 1-й сетки обратный (при Uа= 3 кВ, Uс1= -40В) £ 50 мкА
Ток анода ³ 17 А
Крутизна анодно-сеточной характеристики 200 (+40; -30) мА/В
Коэффициент усиления по 1-й сетке относительно 2-й сетки 10 (+2; -3)
Колебательная мощность ( на частоте 900 МГц при Uа= 5 кВ) ³ 6,5 кВт
Колебательная мощность ( на частоте 450 МГц при Uа= 4 кВ) ³ 10 кВт
Междуэлектродные емкости, пФ:
     сетка - катод £ 240 - 295
     анод - катод £ 35 - 43
     сетка - анод  £ 0,08
     катод - 2-я сетка  £ 11000
Долговечность средняя ³ 400 ч


Предельные эксплуатационные данные

Напряжение накала 1,2 - 1,42 В
Напряжение анода  6 кВ
Напряжение источника питания анода  7 кВ
Напряжение 2-й сетки  1 кВ
Напряжение источника питания 2-й сетки  1,1 кВ
Ток накала  2150 А
Ток накала пусковой 3000 А
Ток эмиссии катода 75 А
Мощность, рассеиваемая анодом 26 кВт
Мощность, рассеиваемая 2-й сеткой 1100 Вт
Мощность, рассеиваемая 1-й сеткой 200 Вт
Температура мест спая металла со стеклом и керамикой 150 С
Интервал рабочих температур окружающей среды от +5 до +70 С
