Лампа ГС-18

ГС-18Б

       Генераторный тетрод для усиления высокочастотных колебаний в диапазоне частот до 1000 МГц.
     Оформление - металлокерамическое, с кольцевыми выводами катода и сеток.
     Охлаждение - принудительное воздушное: анода - 2000 м3/ч, ножки - 100 м3/ч.

    Масса 16 кг.



Основные параметры
при Uн=4 В, Uа=2 кВ, Uс2=0,6 кВ

Ток накала 210 (+10; -20) А
Сопротивление ненакаленного катода 0,005 Ом
Ток эмиссии катода (при Ua=Uc1=Uc2=500 В) ³  50 А
Ток анода 6 (+2; -1) А
Ток 2-й сетки £ 0,3 А
Напряжение запирания 1-й сетки отрицательное
(при Ua=7 кВ, Uс2=800 В, Iа=0,1 А)
170 ± 30 В
Крутизна характеристики (при Iа=2 и 4 А) 90 (+20; -10) мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки  8,5 ± 1,5
Колебательная мощность в нагрузке ³  10 кВт
Междуэлектродные емкости, пФ:
     входная 88 (+6; -4)
     выходная 38 (+4; -5)
     проходная 0,06 (+0,04)
Долговечность ³ 1000 ч


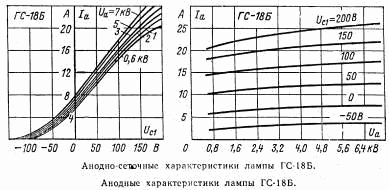

Предельные эксплуатационные данные

Напряжение накала 4 В
Ток накала пусковой 300 А
Напряжение анода 6,5 кВ
Напряжение 2-й сетки 900 В
Напряжение 1-й сетки отрицательное (мгновенное значение) 450 В
Мощность, рассеиваемая анодом 15 кВт
Мощность, рассеиваемая 2-й сеткой 200 Вт
Мощность, рассеиваемая 1-й сеткой 100 Вт
Рабочая частота 1000 МГц
Температура анода 250 С
Температура баллона, ножки, спаев металла с керамикой  150 С
Интервал рабочих температур окружающей среды  от -60 до +70 С
