Лампа ГС-3

ГС-3А, ГС-3Б

       Мощные генераторные тетроды для усиления высокочастотных колебаний в метровом и дециметровом диапазонах в схемах с общей сеткой.

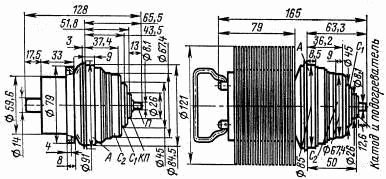

     Оформление - металлокерамическое.
     Рабочее положение - вертикальное.
     Охлаждение - принудительное:
     ГУ-3А: анода - водяное не менее 4,5 л/мин, выводов катода, 1-й и 2-й сеток и входного контура - воздушное не менее 48 м3/ч;
     ГУ-3Б: анода - воздушное не менее 180 м3/ч, выводов катода, 1-й и 2-й сеток - воздушное не менее 60 м3/ч.

Масса ГС-3А 800 г, ГС-3Б 3,5 кг.



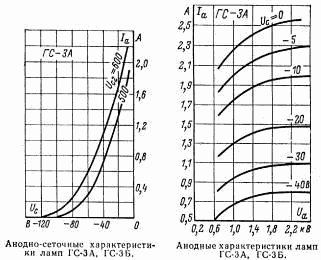

Основные параметры
при Uн=26 В, Uа=1,5 кВ, Uс2= 0,6 кВ, Ia=1 А

Ток накала 3,4 ± 0,3
(3,5 ± 0,3 для ГС-3Б) А
Ток 1-й сетки обратный £ 150 мкА
Ток эмиссии катода в импульсе (при Uа=1100 В) ³ 30 А
Напряжение 1-й сетки в рабочей точке отрицательное 20 ± 10 В
Крутизна характеристики (при изменении Uс1 на 10 В, Iа= 1,5 А) 40 ± 10 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки 10,5 ± 2,5
Выходная мощность (на частоте 500 МГц) 2,2 (1,5 для ГС-3Б) кВт
Междуэлектродные емкости, пФ:
     1-я сетка - катод 30 ± 4 (30 ± 5 для ГС-3Б)
     анод - катод £ 0,07
     2-я сетка - анод  20 ± 3 (18 ± 3 для ГС-3Б)
     1-я сетка - 2-я сетка  £ 43 (60 для ГС-3Б)
Долговечность средняя ³ 750 (500 для ГС-3Б) ч
Критерий долговечности: выходная мощность ³ 1,8 (1,3 для ГС-3Б) кВт


Предельные эксплуатационные данные

Напряжение накала 23,4 - 27,3 В
Напряжение анода  2,7 (2,1 для ГС-3Б) кВ
Напряжение 2-й сетки  0,7 (0,5 для ГС-3Б) кВ
Ток катода (постоянная составляющая) 2,6 (1,6 для ГС-3Б) А
Ток 1-й сетки (постоянная составляющая) 0,2 А
Мощность, рассеиваемая анодом 3 (2 для ГС-3Б) кВт
Мощность, рассеиваемая 2-й сеткой 60 Вт
Мощность, рассеиваемая 1-й сеткой 30 (45 для ГС-3Б) Вт
Рабочая частота 1000 МГц
Температура выводов 1-й и 2-й сеток 150 (120 для ГС-3Б) С
Температура выводов катода  150 С
Температура анода  110 (180 для ГС-3Б) С
Интервал рабочих температур окружающей среды ГС-3А от +5 до +60 С
Интервал рабочих температур окружающей среды ГС-3Б от -40 до +60 С
