Лампа ГС-7

ГС-7А-1, ГС-7Б-1

       Генераторные триоды для работы в качестве генератора колебаний высокой частоты в генераторах с самовозбуждением и усиления колебаний высокой частоты в непрерывном режиме в схемах с общей точкой на частотах до 1000 МГц.
     Оформление - металлокерамическое.
     Рабочее положение - вертикальное.
     Охлаждение - принудительное:
     ГС-7А-1: анода - водяное не менее 2 л/мин, сеточного цилиндра - воздушное не менее 18 м3/ч, катодного цилиндра - воздушное не менее 3 м3/ч;
     ГС-7Б-1: анода - воздушное не менее 150 м3/ч, сеточного цилиндра - воздушное 150 м3/ч, катодного цилиндра - воздушное 3 м3/ч.

    Масса ГС-7А-1 850 г, ГС-7Б-1 2,8 кг.



Основные параметры
при Uн=12,6 В, Uа=2500 В,  Ia=400 мА

Ток накала 2,95 ± 0,3 А
Ток сетки ионный (при Uс= -60В) £ 100 мкА
Ток эмиссии катода в импульсе (при Uа=Uс=600 В) ³ 2,3 А
Напряжение сетки в рабочей точке отрицательное 9 ± 3 В
Крутизна характеристики (при изменении Uc на 1 В) 30 ± 5 мА/В
Проницаемость (при изменении Uc на 200 В) 1 ± 0,2 %
Колебательная мощность:
     при l=60 см ³ 800 Вт
     при l=30 см ³ 350 Вт
Междуэлектродные емкости, пФ:
     входная 21 ± 3
     выходная £ 0,12
    проходная  4,5 ± 0,7
Долговечность средняя ³ 250 ч
Критерий долговечности: колебательная мощность (при l=60 см) ³ 650 Вт


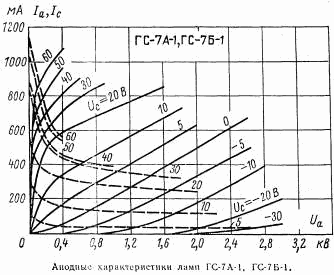

Предельные эксплуатационные данные

Напряжение накала 11,9 - 13,3 В
Напряжение анода  3 кВ
Мгновенное значение напряжения анода  6 кВ
Напряжение сетки отрицательное (мгновенное значение) 400 В
Напряжение сетки положительное (мгновенное значение) 1,4 кВ
Мощность, рассеиваемая анодом ГС-7А-1 2 кВт
Мощность, рассеиваемая анодом ГС-7Б-1 1,5 кВт
Мощность, рассеиваемая сеткой (при температуре цилиндра сетки 100 - 120 С) 26 Вт
Длина волны минимальная 28 см
Температура анода 200 С
Температура цилиндра сетки 120 С
Температура цилиндра катода 120 С
Интервал рабочих температур окружающей среды ГС-7А-1 от +5 до +80 С
Интервал рабочих температур окружающей среды ГС-7Б-1 от -60 до +80 С
