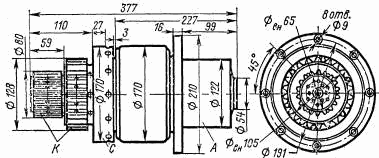

Лампа ГИ-24

ГИ-24А, ГИ-24Б

       Мощный импульсный генераторный триод для усиления высокочастотных колебаний в схемах с общей сеткой при импульсной анодной модуляции.
     Оформление - металлостеклянное.
     Охлаждение - принудительное:
     ГИ-24А: анода - водяное не менее 50 л/мин, ножки - воздушное не менее 100 м3/ч, баллона - воздушное не менее 100 м3/ч;
     ГИ-24Б: анода - воздушное 600 м3/ч.

Масса ГИ-24А 10 кг, ГИ-24Б 12 кг.





Основные параметры
при Uн=6,3 В, Uа=1 кВ, Iа=1,2 А

Ток накала  425 ± 40 А
Ток анода ионный (при Uа=0,5 кВ) £ 150 мкА
Ток сетки обратный (при Uс=300 В) £ 500 мкА
Ток эмиссии катода (при Uа=Uс=4 кВ) ³ 300
(250 для ГИ-24Б) мкА
Коэффициент усиления  35 (+5; -15)
Крутизна характеристики 25 ± 5 мА/В
Выходная мощность в импульсе (при Uа=27 кВ, tимп=800 мкс, на частоте 8 МГц) ³ 1000
(800 для ГИ-24Б) Вт
Междуэлектродные емкости, пФ:
     входная £ 80 (90 для ГИ-24Б)
     выходная £ 35
     проходная  £ 2
Долговечность ³ 1000 ч


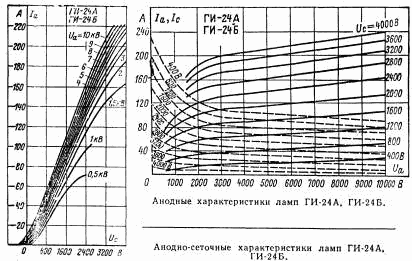

Предельные эксплуатационные данные

Напряжение накала 6 - 6,6 В
Напряжение анода в импульсе 27 кВ
Ток накала пусковой 640 А
Мощность, рассеиваемая анодом 25 кВт
Мощность, рассеиваемая сеткой 1,5 кВт
Длительность импульса 800 мкс
Скважность (минимальная) 40
Рабочая частота 170 (200 для ГИ-24Б) МГц
Температура баллона и мест спаев металла со стеклом 150 С
Интервал рабочих температур окружающей среды от +5 до +60 С
