Лампа ГИ-33

ГИ-33Б

       Импульсный генераторный лучевой тетрод для усиления высокочастотных колебаний и умножения частоты в дециметровом диапазоне частот.
     Оформление - металлокерамическое.
     Охлаждение - принудительное воздушное: анода - 48 м3/ч, выводов - 18 м3/ч.

Масса 2200 г.





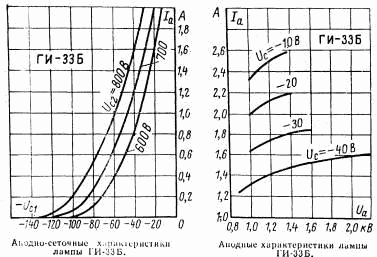

Основные параметры
при Uн=26 В, Uа имп=4 кВ, Uс2 имп=0,8 кВ, Iа=170 мА, l=47 см

Ток накала  3,5 ± 0,3 А
Ток анода в начале характеристики (при Uс1= -200 В) £ 4 мА
Ток обратный 1-й сетки (при Uа=1 кВ, Uс2=500 В, Iа=1 А) £ 30 мкА
Ток эмиссии катода в импульсе (при t=5 мкс, Uа=1100 В) ³ 50 А
Крутизна характеристики (при Uа=1кВ, Uс2=500 В, Iа=1А, Uс1=10 В)  35 ± 10 мА/В
Коэффициент усиления по мощности  ³ 8
Напряжение рабочей точки отрицательное (при Uа=1 кВ, Uс2=500 В, Iа=1 А) 12 - 30 В
Коэффициент усиления 1-й сетки относительно 2-й сетки (при изменении Uс2 на 50 В, Iа=1 А) 9,5 ± 2,5
Колебательная мощность в импульсе (при Рвх=500 Вт) ³ 4,5 кВт
Междуэлектродные емкости, пФ:
     входная £ 35
     выходная £ 21
     проходная  £ 0,06
Долговечность ³ 1000 ч
Критерии долговечности:
   колебательная мощность в импульсе:
     при входной мощности 500 Вт ³ 3,5 кВт
     при входной мощности 600 Вт ³ 4 кВт


Предельные эксплуатационные данные

Напряжение накала 24,7 - 27,3 В
Напряжение анода 4,5 кВ
Напряжение анода при запертой лампе 5 кВ
Напряжение 2-й сетки 0,9 кВ
Ток анода (постоянная составляющая) 0,2 А
Мощность возбуждения (среднее значение)   80 Вт
Мощность, рассеиваемая анодом 700 Вт
Мощность, рассеиваемая 2-й сеткой 40 Вт
Мощность, рассеиваемая 1-й сеткой 25 Вт
Температура анода 150 С
Температура выводов катода и сеток 120 С
Интервал рабочих температур окружающей среды от -60 до +65 С
