Лампа ГИ-47

ГИ-47А, ГИ-47Б

       Импульсный генераторный тетрод для усиления высокочастотных колебаний в непрерывном и импульсном режимах работы при анодной или сеточной манипуляции.
     Оформление - металлостекляннокерамическое.
     Охлаждение - принудительное:
     ГИ-47А: анода - водяное не менее 32 л/мин, ножки - воздушное не менее 150 м3/ч, баллона - воздушное не менее 150 м3/ч;
     ГИ-47Б: анода воздушное 600 м3/ч.

Масса ГИ-47А 10 кг, ГИ-47Б 15 кг.





Основные параметры
при Uн=7,5 В, Uа=2 кВ, Uс2=12 кВ

Ток накала 280 ± 20 А
Ток эмиссии катода (при Uа=1кВ):
     при Uн=7,5 В ³ 70 А
     при Uн=7,1 В ³ 50 А
Ток анода:
     при Uс1=0  19,5 ± 4,5
     при Uн=7,1 В, Uс1=0  ³ 15 А
Ток 2-й сетки (при Iа=2,5 А) £ 0,12 А
Ток 1-й сетки обратный (при Iа=5 А) £ 100 мкА
Напряжение запирания по 1-й сетке отрицательное (при Uа=10 кВ, Uс2=1,3 кВ, Iа=0,06А) £ 550 В
Крутизна характеристики (при Iа=1 и 2,5 А)  37 ± 5 мА/В
Коэффициент усиления относительно 2-й сетки по 1-й сетке (при Uс2=1 кВ, Iа=2,5 А) 5 ± 1
Время разогрева катода £ 45 с
Междуэлектродные емкости, пФ:
     входная £ 250
     выходная £ 60
     проходная £ 4
Долговечность ³ 1000 ч


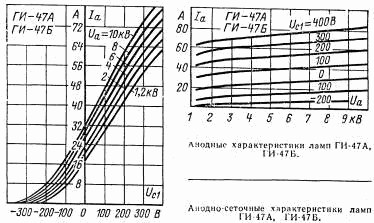

Предельные эксплуатационные данные

Напряжение накала 7,1 - 7,9 В
Напряжение анода 12 кВ
Напряжение 2-й сетки 1,2 кВ
Ток накала пусковой 400 А
Мощность, рассеиваемая анодом ГИ-47А:
     в непрерывном режиме 30 кВт
     в импульсном режиме (при tимп=0,5 с) 70 кВт
     в импульсном режиме (при tимп=1 с) 50 кВт
Мощность, рассеиваемая анодом ГИ-47Б:
     в непрерывном режиме 10 кВт
     в импульсном режиме (при tимп=0,5 с) 60 кВт
     в импульсном режиме (при tимп=1 с) 45 кВт
Мощность, рассеиваемая 2-й сеткой:
     в непрерывном режиме 400 Вт
     в импульсном режиме (при tимп=0,5 с) 1,1 Вт
     в импульсном режиме (при tимп=1 с) 700 Вт
Мощность, рассеиваемая 1-й сеткой 200 Вт
Рабочая частота 100 кГц
Скважность (минимальная) 10
Время готовности (минимальное) 2 мин
Температура стекла, спаев стекла с металлом и металла с керамикой 150 С
Интервал рабочих температур окружающей среды от -60 до +85 С
