Лампа ГИ-51

ГИ-51А

       Импульсный генераторный тетрод для работы в усилителях высокочастотных колебаний при анодной модуляции в различной радиотехнической аппаратуре.
     Оформление - металлокерамическое.
     Охлаждение - водяное: анода - 35 л/мин, сеток и катода - 5 л/мин.

Масса 25 кг.





Основные параметры
при Uн=1,6 В, Uа=2 кВ, Uс2=0,5 кВ

Ток накала 2150 ± 150 А
Ток эмиссии катода в импульсе (при Uа=200 В)  ³ 80 А
Ток анода (при Uс1=0)  ³ 6 А
Ток 2-й сетки (при Uс1=0)  £ 3 А
Напряжение запирания 1-й сетки отрицательное (при Uа=10 кВ, Uс2=1,5 кВ, Iа=0,1 А)  £ 350 В
Крутизна характеристики (при Uс2=1 кВ, Iа=8 и 6 А) 150 ± 50 мА/В
Коэффициент усиления 1-й сетки относительно 2-й (при Uс1=0 и -20 В, Iа=5 А) 9 ± 3
Колебательная мощность в импульсе на частотах от 145 до 500 МГц:
     при tимп=2000 мкс ³ 300 кВт
     при tимп=10000 мкс ³ 130 кВт
Междуэлектродные емкости, пФ:
     входная 470 ± 30
     выходная 17 ± 3
     проходная £ 0,1
Долговечность ³ 1000 ч


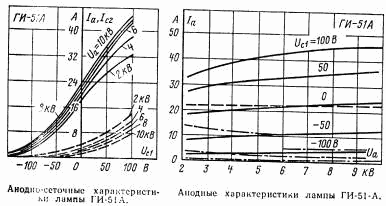

Предельные эксплуатационные данные

Напряжение накала 1,52 - 1,68 В
Напряжение анода в импульсе:
     при длительности импульса до 2000 мкс 35 кВ
     при длительности импульса до 10000 мкс 30 кВ
Напряжение 2-й сетки в импульсе 1,5 кВ
Напряжение 1-й сетки отрицательное (мгновенное значение) 750 В
Ток накала пусковой 3000 А
Ток анода в импульсе в режиме класса В (постоянная составляющая) 20 А
Напряжение анода магнитного электроразрядного насоса 3,5 А
Мощность, рассеиваемая анодом 30 кВт
Мощность, рассеиваемая 2-й сеткой:
     при tимп до 2000 мкс 800 Вт
     при tимп до 10000 мкс 400 Вт
Наибольшая мощность, рассеиваемая 2-й сеткой в импульсе:
     при tимп до 2000 мкс 40 кВт
     при tимп до 10000 мкс 24 кВт
Мощность, рассеиваемая 1-й сеткой:
     при tимп до 2000 мкс 200 Вт
     при tимп до 10000 мкс 100 Вт
Мощность, рассеиваемая 1-й сеткой в импульсе:
     при tимп до 2000 мкс 10 к Вт
     при tимп до 10000 мкс 6 к Вт
Рабочая частота  500 МГц
Скважность (минимальная) 15
Длительность импульса 10000 мкс
Температура керамики и спаев металла с керамикой 150 С
Давление воды на входе лампы 6 атм
Температура входящей воды 50 С
Интервал рабочих температур окружающей среды от +5 до +75 С
