Лампа ГИ-6

ГИ-6Б

       Мощный импульсный генераторный триод для генерирования высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и импульсном режиме при анодной модуляции.
     Оформление - металлокерамическое.
     Охлаждение - принудительное воздушное 24 м3/ч.

Масса 330 г.





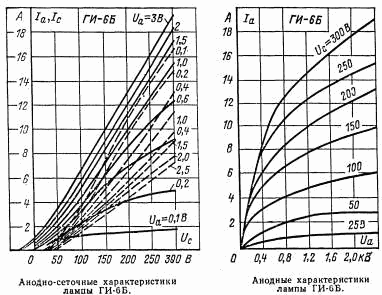

Основные параметры
при Uн=12,6 В, Uа=1,3 кВ, Iа=150 мА

Ток накала  1,925 ± 0,125  А
Ток анода в начале характеристики (при Uа=1,5 кВ, Uс1= -40 В) £ 5 мА
Ток эмиссии в импульсе (при Uа=Uс=400 В)   ³ 18 А
Ток сетки обратный (при Uа=1,5 кВ) £ 30 мкА
Крутизна характеристики 22 ± 4 мА/В
Проницаемость (при изменении Uа на 220 В) 1,5 ± 0,5 %
Колебательная мощность в режиме непрерывного генерирования ³ 130 Вт
Колебательная мощность (при Uн=12,3 В) ³ 117 Вт
Междуэлектродные емкости, пФ:
     входная 11,35 ± 1,35
     выходная 4,6 ± 0,06
     проходная 0,25 ± 0,05
Долговечность ³ 350 ч
Критерий долговечности: колебательная мощность в режиме непрерывного генерирования ³ 104 Вт


Предельные эксплуатационные данные

Напряжение накала 12,3 - 13 В
Напряжение анода 2,5 кВ
Напряжение анода при холодном катоде 3 кВ
Напряжение анода (мгновенное значение) в режиме непрерывной генерации 5 кВ
Напряжение анода в импульсе (при t=10 мкс) 9 кВ
Напряжение сетки (мгновенное значение) 80 В
Отрицательное напряжение сетки (мгновенное значение минимальное) 300 В
Напряжение сетки в импульсе 600 В
Отрицательное напряжение сетки в импульсе (минимальное) 900 В
Ток катода (эффективное значение) 0,6 А
Ток катода (постоянная составляющая) в режиме класса В без модуляции 0,4 А
Ток катода (мгновенная составляющая) в режиме класса В без модуляции 1,25 А
Мощность, рассеиваемая анодом 350 Вт
Мощность, рассеиваемая сеткой без учета термотока 7 Вт
Мощность, рассеиваемая сеткой при термотоке 5 мА 2,5 Вт
Длина волны в режиме непрерывного генерирования (минимальная) 22 см
Длина волны в импульсном режиме (минимальная) 18 см
Температура анода 160 С
Температура вывода катода 100 С
Температура вывода сетки 200 С
Температура внешних керамических частей 250 С
Сопротивление в цепи сетки 10 кОм
Интервал рабочих температур окружающей среды от -60 до +70 С
