Магнитофон-приставка RADIOTEHNIKA MП-7301m-стерео

Магнитофон-приставка
RADIOTEHNIKA
MП-7301m-стерео

MP-7301m-stereo

_Описание__Функции__Характеристики__Схема_принципиальная_

Краткое описание магнитофона-приставки

Стереофонический магнитофон-приставка «Радиотехника МР-7301 М-стерео» относится к 3 поколению радиоаппаратуры, соответствует требованиям 3.831.002 ТУ и предназначен для записи и воспроизведения звука на магнитных лентах с активным слоем типов Fe2O3 или CrO2, размещенных в компакткассетах.
Магнитофон позволяет производить запись с микрофона (рекомендуемый тип МЭК-11СН), электрофона, телевизора, приемника, тюнера, электропроигрывателя (кроме электропроигрывателя, имеющего выход магнитной головки без предварительного усилителя звукоснимателя-УПЗ), другого магнитофона и с радиотрансляционной линии как непосредственно, так и через усилительно-коммутационное устройство.
Оптимальные условия работы магнитофона и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Магнитофон имеет клавишный переключатель ркжимов работы, вакуумнолюминисцентный индикатор уровня записи и воспроизведения с электронным счетчиком расхода ленты, раздельный по каналам регулятор уровня записи, активную систему шумопонижения, переключатель типа ленты.

Магнитофон имеет также следующие вспомогательные устройства и выполняемые функции:



Основные технические характеристики

Номинальная скорость перемещения магнитной ленты 4.76 см/с
Отклонение скорости магнитной ленты от номинального значения не более ±1.9 %
Коэффициент детонации не более ±0.19 %
Рабочий диапазон частот на линейном выходе не уже 40-14000 Гц
Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения не более 60 дБ
Относительный уровень проникания из одного стереоканала в другой на частоте 1000 Гц не более 26 дБ
Относительный уровень стирания не более 60 дБ
Выходное напряжение линейного выхода 400-600 мВ
Номинальная ЭДС источника сигнала на входе для подключения микрофона 0.2 мВ
Минимальная ЭДС универсального входа не более 0.2 В
Минимальное выходное напряжение для записи от радиотрансляционной линии не более 10 В
Потребляемая мощность не более 15 ВА
Габаритные размеры 430x82x360 мм
Масса без упакрвки не более 6.9 кг, в упаковке 8.5 кг

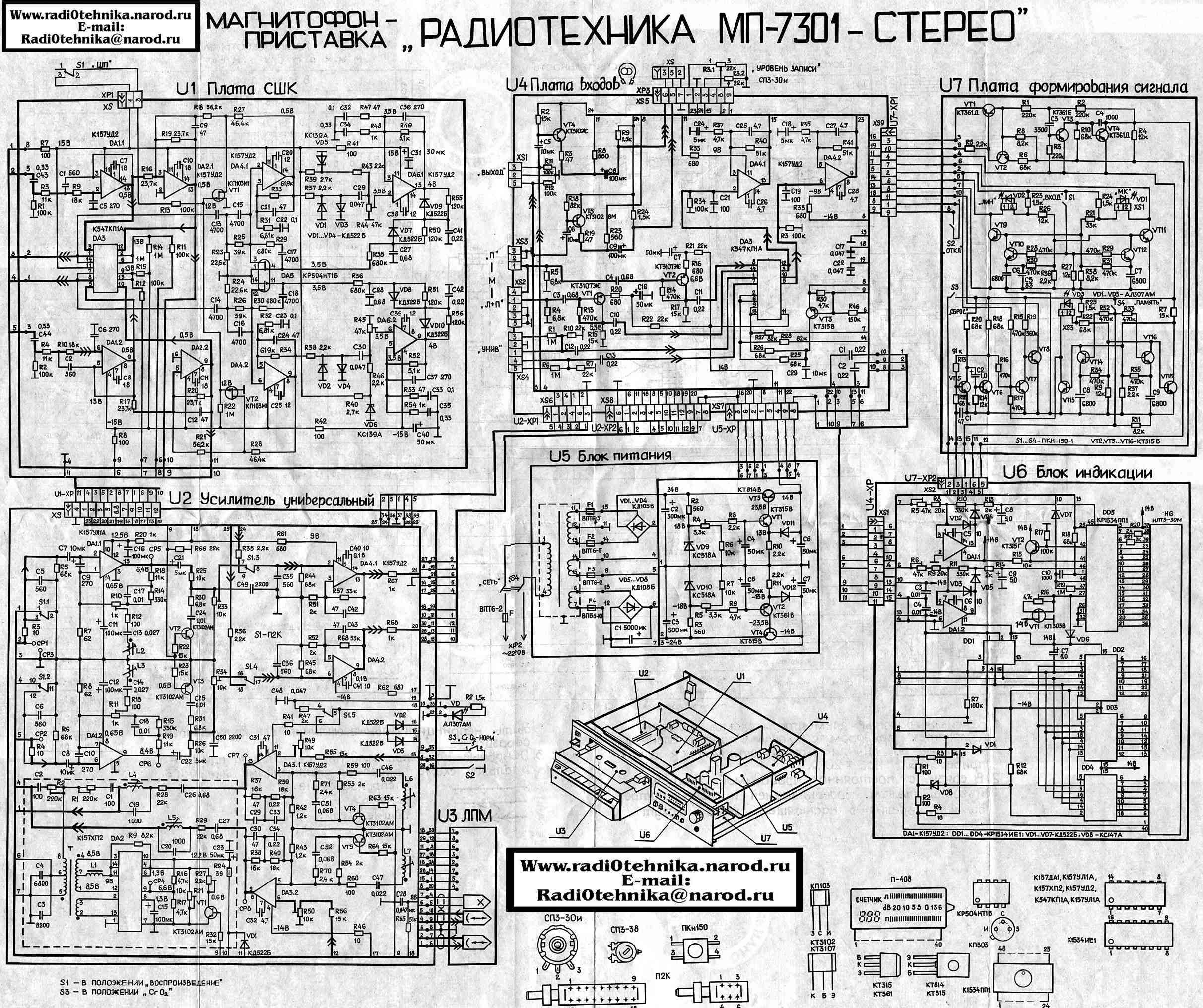

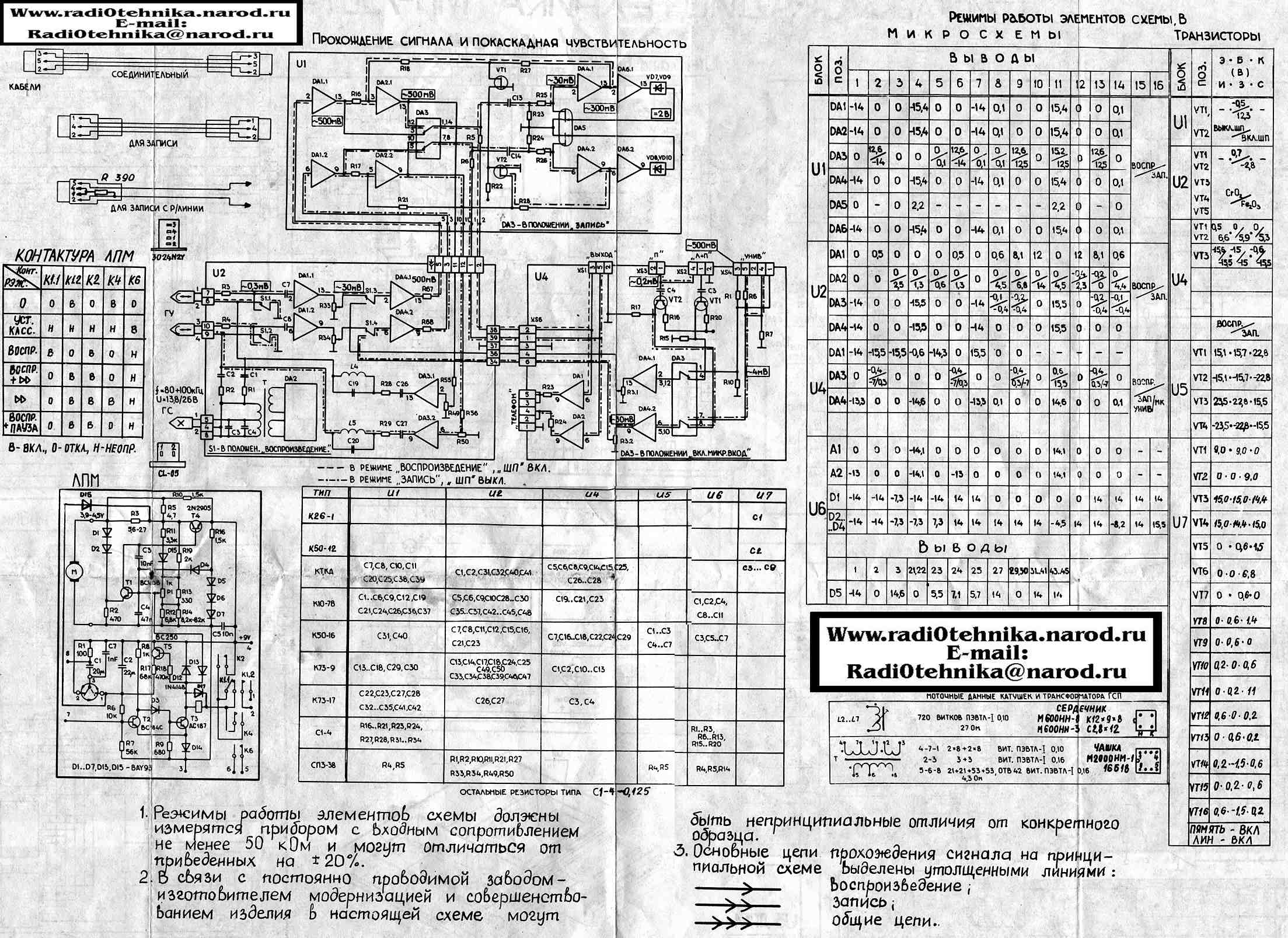

Схему принципиальную можно скачать здесь: 1й лист -580KB; 2й лист -400KB
