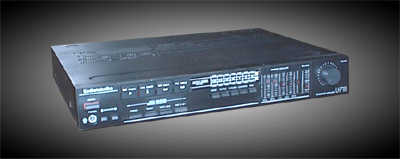

Усилитель полный U-7111-стерео RADIOTEHNIKA

Усилитель полный
RADIOTEHNIKA
U-7111-стерео

U-7111-stereo

_Описание__Характеристики__Схема_принципиальная_

Краткое описание усилителя

Усилитель полный RADIOTEHNIKA U-7111 STEREO относится к 4 поколению аппаратуры и соответствует требованиям технических условий 2.032.020ТУ.
Усилитель предназначен для усиления,оперативного усиления и коммутации низкочастотных сигналов при работе в составе комплекта бытовой радиоаппаратуры.
Усилитель состоит из двух независимых каналов усиления с общим источником питания.
В усилителе применена схема защиты,предотвращающая повреждение усилителя при его перегреве,перегрузке по мощности и коротком замыкании в нагрузке.
Малый коэффициент загрузки оконечных трпнзисторов,обеспечиваемыйпараллельным включением нескольких транзисторов, и развитая схема защиты,гарантируют высокую надежность усилителя.
Примененные в усилителе схемы электронной коммутации входных сигналов и электронного управления этой коммутацией позволяют осуществлять оперативный выбор источников программ.
Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы.
Усилитель обеспечивает:

  • Возможность подключения для воспроизведения 4-х источников сигналов, в том числе: электропроигрывателя, тюнера и двух магнитофонов
  • Возможность подключения двух пар акустических систем и их независимую коммутацию
  • Возможность подключения стереотелефонов
  • Возможность прослушивания сигнала в режимах «стерео» или «моно»
  • Возможность тонкомпенсации при малых уровнях громкости
  • Возможность ступенчатого уменьшения громкости
  • Возможность ограничения диапазона эффективно воспроизводимых частот
  • Возможность перезаписи содного магнитофона на другой
  • Возможность записи на магнитофон (или перезаписи) сигнала одногоисточника программ и одновременного воспроизведения сигнала от другого источника прграмм
  • Возможность одновременной записи на оба магнитофона
  • Возможность оперативного контроля записи при наличии магнитофона,имеющего раздельные головки записи и воспроизведения
  • Возможность одновременного включения и выключения (нажатием на кнопку СЕТЬ) напряжения питания усилителя и подключенных к розеткам ОТВЕТВЛЕНИЕ СЕТИ (ОТКЛЮЧАЕМОЕ) источников сигналов
  • Индикацию включения (свечение индикатора приоритетного входа)
  • Индикацию подключенного входа
  • Индикацию пиковоймузыкальной выходной мощности по каждому каналу
  • Возможность регулировки тембров по 5-ти частотным полосам (графический эквалайзер) или ее отключение

Основные технические характеристики

Номинальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом 35 Вт
Максимальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом 50 Вт
Пиковая музыкальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом/4 Ом 110 Вт
170 Вт
Мощность на выходе для подключения стереотелефонов 85±15 мВт
Средняя потребляемая мощность не более 75 Вт
Номинальное напряжение питания усилителя 220 В
частотой 50 Гц
Номинальная э.д.с. источника сигнала (входное напряжение) для линейных входов/ для корректирующего входа 500 мВ
5 мВ
Минимальная э.д.с. источника сигнала (входное напряжение) для линейных входов/для корректирующего входа 200-50 мВ
2.0-1.0 мВ
Диапазон воспроизводимых частот, при неравномерности АЧХ±3 дБ не уже 10-30000 Гц
Допускаемые отклонения амплитудно-частотной характеристики в диапазоне звуковых частот от 20 Гц до 20000 Гц относительно уровня сигнала f=1000 Гц для линейных входов/для корректирующего входа не более ±1.0 дБ
±1.5 дБ
Коэффициент гармоник, в диапазоне частот от 40 Гц до 16000 Гц не более 0.2 %
Отношение сигнал/взвешенный шум для линейных входов/ для корректирующего входа не менее 76 дБ
60 дБ
Габаритные размеры усилителя 431x360x72 мм
Масса усилителя без упаковки не более 7.0 кг

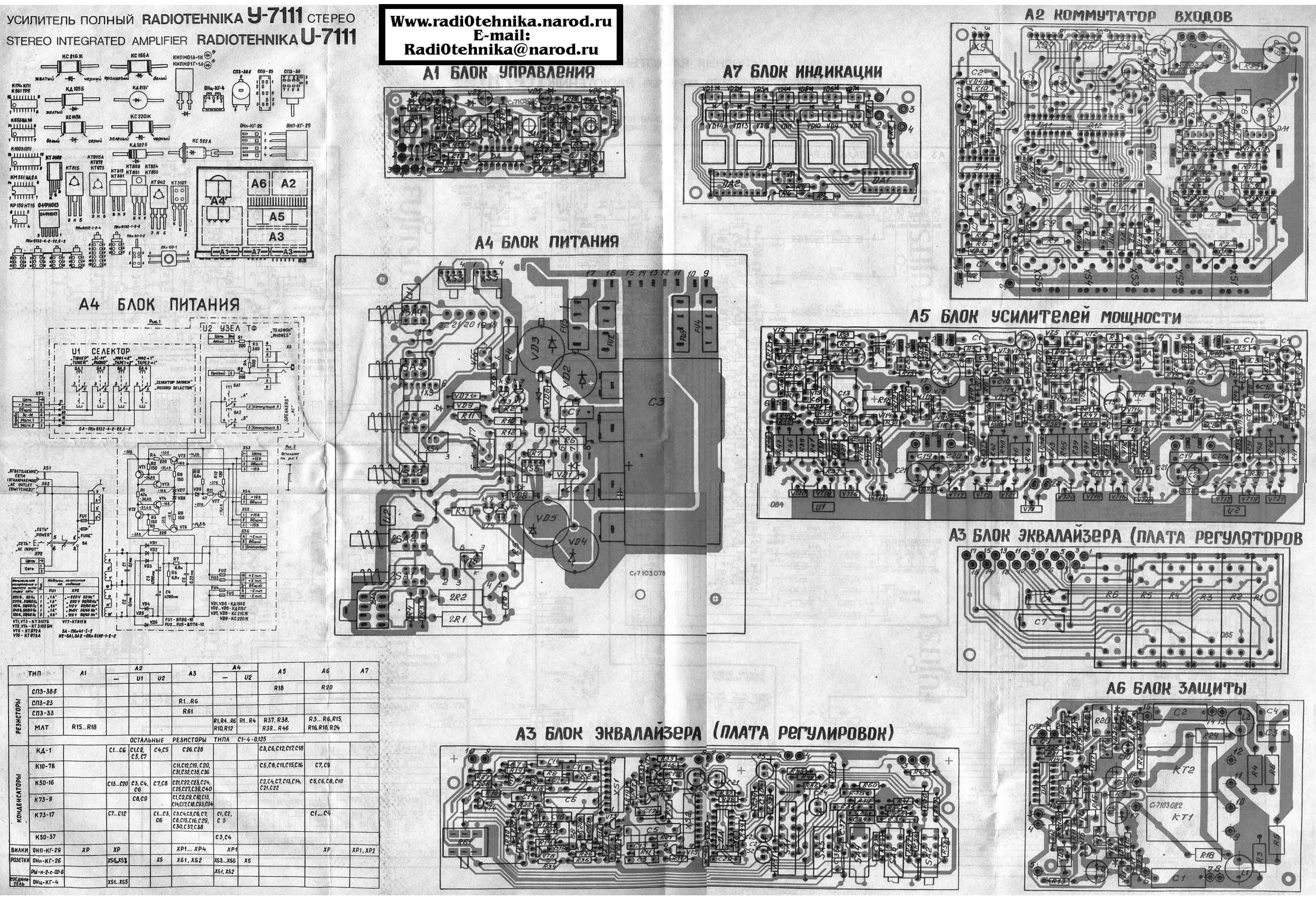

Схему принципиальную и рисунок печатных плат можно скачать здесь:1й лист-740KB; 2й лист-760KB
