U-7112-stereo

Усилитель полный
RADIOTEHNIKA
U-7112-стерео

_Описание__Характеристики__Схема_принципиальная_

Краткое описание усилителя

Усилитель полный RADIOTEHNIKA U-7112- STEREO относится к 4 поколению аппаратуры и соответствует требованиям технических условий 2.032.025ТУ.
Усилитель предназначен для усиления,оперативного усиления и коммутации низкочастотных сигналов при работе в составе комплекта бытовой радиоаппаратуры.
Усилитель состоит из двух независимых каналов усиления с общим источником питания.
В усилителе применена схема защиты,предотвращающая повреждение усилителя при его перегреве,перегрузке по мощности и коротком замыкании в нагрузке.
Малый коэффициент загрузки оконечных трпнзисторов,обеспечиваемыйпараллельным включением нескольких транзисторов, и развитая схема защиты,гарантируют высокую надежность усилителя.
Примененные в усилителе схемы электронной коммутации входных сигналов и электронного управления этой коммутацией позволяют осуществлять оперативный выбор источников программ.

Усилитель обеспечивает:

  • Возможность подключения для воспроизведения 4-х источников сигналов,в том числе: электропроигрывателя,тюнера и двух магнитофонов
  • Возможность подключения двух акустических систем
  • Возможность подключения стереотелефонов
  • Возможность прослушивания сигнала в режимах «стерео» или «моно»
  • Возможность тонкомпенсации при малых уровнях громкости
  • Возможность ступенчатого уменьшения громкости
  • Возможность ограничения диапазона эффективно воспроизводимых частот
  • Возможность перезаписи с одного магнитофона на другой
  • Возможность одновременной записи на оба магнитофона
  • Возможность оперативного контроля записи при наличии магнитофона,имеющего раздельные головки записи и воспроизведения
  • Возможность одновременного включения и выключения (нажатием на кнопку СЕТЬ) напряжения питания усилителя и подключенных к розеткам ОТВЕТВЛЕНИЕ СЕТИ (ОТКЛЮЧАЕМОЕ) источников сигналов
  • Индикацию включения (свечение индикатора приоритетного входа)
  • Индикацию подключенного входа
  • Индикацию перегрузки по каждому каналу
  • Возможность регулировки тембров по низким и высоким частотам

Основные технические характеристики

Номинальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом35 Вт
Максимальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом50 Вт
Пиковая музыкальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом110 Вт
Мощность на выходе для подключения стереотелефонов95±15 мВт
Средняя потребляемая мощность не более85 Вт
Номинальное напряжение питания усилителя 220 В
частотой 50 Гц
Номинальная э.д.с. источника сигнала (входное напряжение) для линейных входов/ для корректирующего входа500 мВ
5 мВ
Минимальная э.д.с. источника сигнала (входное напряжение) для линейных входов/для корректирующего входа200-50 мВ
2.0-1.0 мВ
Диапазон воспроизводимых частот, при неравномерности АЧХ±3 дБ не уже 10-30000 Гц
Допускаемые отклонения амплитудно-частотной характеристики в диапазоне звуковых частот от 20 Гц до 20000 Гц относительно уровня сигнала f=1000 Гц для линейных входов/для корректирующего входа не более ±1.0 дБ
±1.5 дБ
Коэффициент гармоник, в диапазоне частот от 40 Гц до 16000 Гц не более0.2 %
Отношение сигнал/взвешенный шум для линейных входов/ для корректирующего входа не менее76 дБ
66 дБ
Габаритные размеры усилителя431x360x72 мм
Масса усилителя без упаковки не более6.5 кг

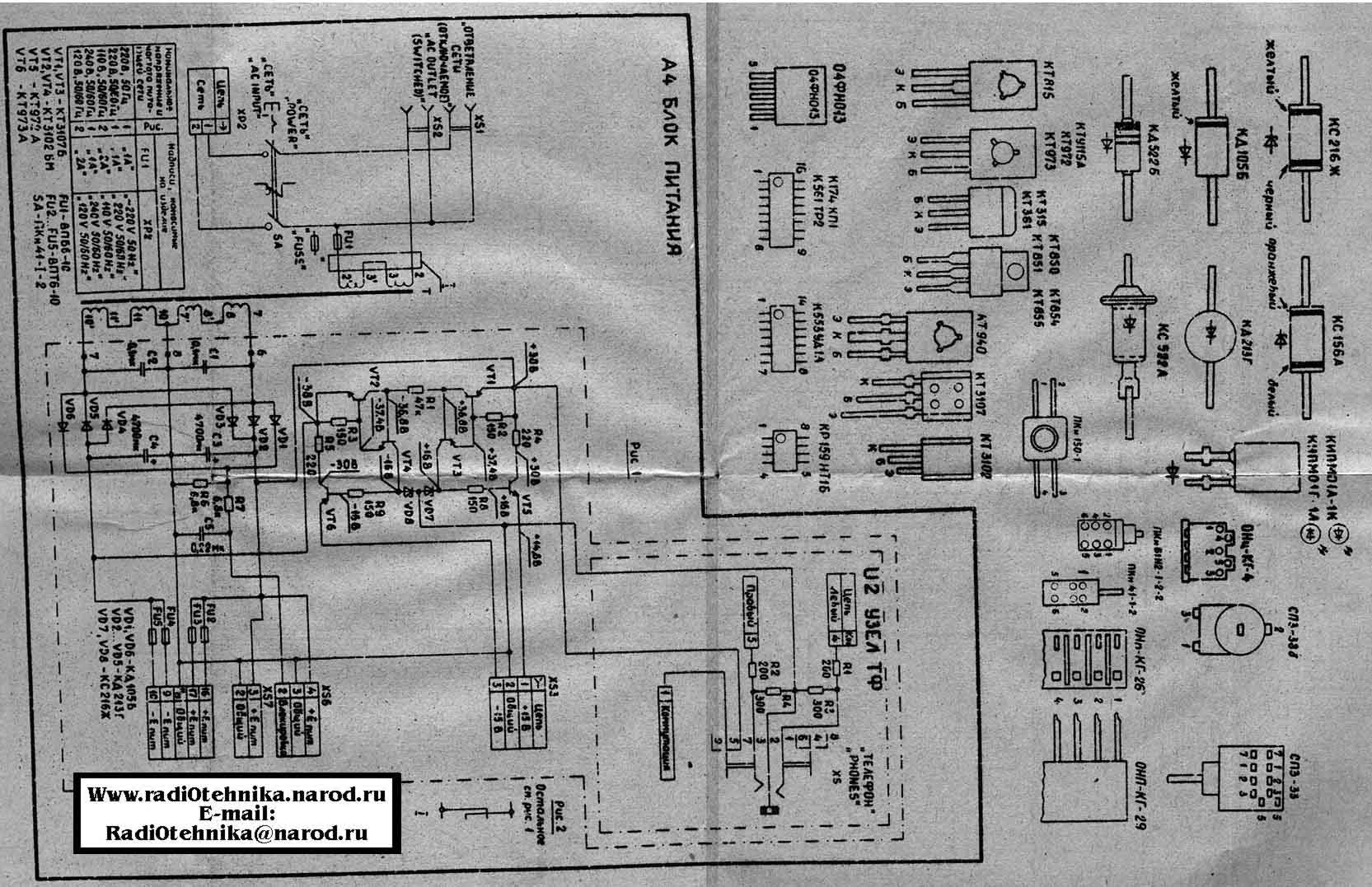

Схему принципиальную можно скачать здесь:1й лист-390KB; 2й лист-200KB,(можно скачать схему и рисунок печатных плат от усилителя У-7111 - они во многом одинаковы, но с более высоким качеством рисунка).
