Продам Плата контроллера SWR-UNI для измерителя мощности
2 250 руб.
Информация об авторе
Автор: UR3IQH (частное лицо).Рейтинг
Все объявления автора: Посмотреть все (78)
Дата регистрации: 03.01.2015 03:48:44
Последний визит на сайт: 06.10.2026 00:50:10
Пользователь провел на сайте 11 лет, 9 месяцев и 4 дня
Донецкая Народная республика, Донецк
Адрес в интернете: https://radio-kits.ucoz.ru/index/universalnyj_kont...

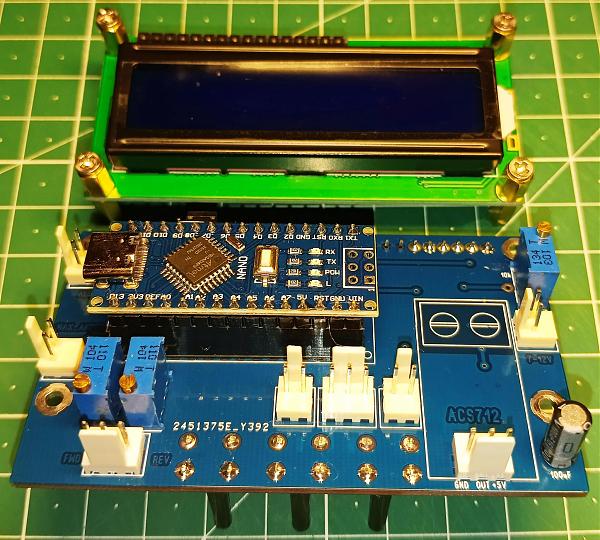

Плата универсального контроллера SWR-UNI измерения мощности и степени согласования передатчика с антенной (нагрузкой) может использоваться как узел в составе усилителя мощности, трансивера, трансиверной приставки или как часть отдельного измерителя коэффициента стоячей волны (КСВ) и мощности. Устройство обрабатывает напряжения пропорциональные величинам падающей (FOR) и отражённой (REF) волн от высокочастотных КВ или УКВ ответвителей (детекторов), вычисляет и отображает в реальном времени на ЖКИ дисплее значения мощности и КСВ.
Кроме того в устройство заложены дополнительные и полезные для радиолюбителя функции:
- измеритель уровня принимаемого сигнала S-метра
- измеритель тока, потребляемого выходным каскадом усилителя мощности датчиками ACS712
- измеритель температуры цифровым датчиком DS18B20
- управляет вентилятором 12В по уставке температуры, уставка по температуре устанавливается в меню
- формирует линейный (LIN) или логарифмический (LOG) сигналы ALC для управления мощностью передатчика
- формирует сигнал для отключения силового питающего реле выходного каскада передатчика по потребляемому току, величина максимального тока устанавливается в меню
Для измерения тока выходного каскада применена модульная сборка на микросхеме ACS712 из серии модулей Ардуино.
Предельные уровни исследуемых сигналов прямой и обратной волны не должны превышать 5 Вольт. Этот предел равен максимальной мощности установленной в меню. То есть, если в меню установлена максимальная измеряемая мощность 2000 Вт, то при напряжении на входе FOR равном 5 Вольт, на дисплее будет отображаться значение мощности 2000 Вт. Программно значение максимальной мощности, которую можно установить в меню контроллера, не ограничено, можно накрутить хоть 5000 Вт. Исходя из этого и нужно рассчитывать сам ВЧ трансформатор ответвителя. Исходя из этого и нужно рассчитывать сам ВЧ трансформатор ответвителя. Тип и конструкция самого ВЧ ответвителя может быть самой разнообразной. Очевидно, что это может быть КВ или УКВ ответвитель, самой плате контроллера не принципиально, откуда поступают измеряемые напряжения. Для выравнивания неравномерности диодов (калибровки) на плате установлены подстроечные резисторы по обоим входам FOR и REF.
На плате есть три кнопки MENU, «+» и «-» с помощью которых можно зайти в меню и выполнить необходимые настройки контроллера:
- задание максимальной измеряемой мощности
- сопротивление измерительного датчика антенны
- установка порогового значения КСВ
- установка тока срабатывания токового реле
- выбор типа токового датчика
- установка порогового значения температуры для управления вентилятором
- калибровка шкалы S-метра
Схема и более подробное описание выложены на сайте, ссылка на сайт прям в этом объявлении.
Если нужен КВ направленный ВЧ ответвитель типа ТАНДЕМ-МАТЧ для измерителя КСВ и мощности до 1000 Вт, то он есть в моих объявлениях и на сайте, ссылка на сайт есть в этом объявлении.
Стоимость набора для сборки платы контроллера "SWR-UNI" - указана в объявлении.
Если нужна собранная и проверенная плата, стоимость укажу при такой необходимости.
Проживаю в г. Донецке (ДНР), посылки отправляю Почтой России и СДЭК, ориентировочно, раз в две недели.
Даты отправки и все подробности по заказу указываю в ответных письмах.
Стоимость упаковки и пересылки зависит от того чем и в какой город нужно будет отправлять.
Вопросы и подробности по заказу и оплате через E-mail.
Для связи нажмите кнопку "Написать сообщение", которая есть прям в этом объявлении.
Написать сообщение можно также непосредственно на e-mail или через форму обратной связи у меня на сайте.
Всем мирного неба, удачи, добра! 73 и 36, 6: )
