Плата КВ тандем-матча до 1000 Вт на BN43-202
1 450 руб. 1 500 руб.
Информация об авторе
Автор: UR3IQH (частное лицо).Рейтинг
Все объявления автора: Посмотреть все (77)
Дата регистрации: 03.01.2015 03:48:44
Последний визит на сайт: 15.09.2026 02:34:51
Пользователь провел на сайте 11 лет, 8 месяцев и 13 дней
Донецкая Народная республика, Донецк
Адрес в интернете: https://radio-kits.ucoz.ru/index/tandem_match_quot...

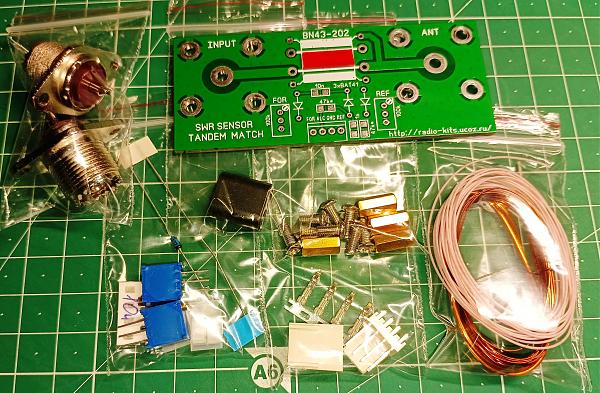

ПЛАТА ТАНДЕМ-МАТЧА (Tandem Match) на бинокле АМИДОН (Amidon) BN43-202 для КВ измерителя КСВ и мощности передатчика с выходной мощностью до 1000 Вт
С помощью данного простого в сборке набора можно самостоятельно изготовить один из нужных и важных узлов измерителя коэффициента стоячей волны (КСВ) и мощности КВ передатчика с выходной мощностью доя 1000 Вт. Плата "TM-1000" может быть компонентом в системе измерения мощности и КСВ усилителя или отдельном приборе. Данный тип направленного ВЧ ответвителя прост в изготовлении и не нуждается в настройке, нужно всего лишь аккуратно и симметрично намотать на бинокль две вторичные обмотки с одинаковым количеством витков. Ответвитель тандем-матч позволяет одновременно измерять прямую и отражённую мощность без необходимости что-либо переключать. Лучше всего в подобных конструкциях использовать именно бинокли, использование колец тоже возможно, но необходимо подбирать их с одинаковой проницаемостью, что не всегда удобно. Используя бинокль BN43-202 можно изготовить тандем-матч для передатчиков с выходной мощностью до 1000 Вт.
На плате размерами 88х36 мм предусмотрена установка двух гнёзд SO-239/UHF с двумя или четырьмя крепёжными винтами (в наборе гнёзда с двумя крепёжными винтами), что позволяет надёжно и легко закрепить её на корпусе измерителя КСВ и мощности в те же отверстия, что и сами гнёзда. На разъёме платы всего два выходных сигнала FOR – измерение мощности и REF – измерение КСВ. Самих радиодеталей на плате не много, нагрузкой тандем-матча являются резисторы 50 Ом. Все они состоят из нескольких включённых параллельно SMD2512 резисторов мощностью 1 Вт. Нагрузкой по стороне падающей волны (FOR) являются четыре резистора сопротивлением 200 Ом (суммарно 4 Вт), а по стороне отражённой волны (REF) два резистора сопротивлением 100 Ом (суммарно 2 Вт). Диоды детектора используются высокочастотные Шоттки типа BAT41, 1N5711 и им подобные, резисторы многооборотные 3296W, блокировочные конденсаторы SMD0805. Была когда-то разведена на плате схема ALC, но она оказалась не верной и в данном устройстве не используется.
Поскольку данная плата это ВЧ часть измерителя, в котором могут использоваться не только градуированные стрелочные измерительные индикаторы непосредственного включения, но и электронные средства отображения информации на микроконтроллерах с дисплеями и зачастую для них максимальному измеряемому значению соответствует уровень напряжения 5 Вольт, то и изготавливать сами трансформаторы необходимо с учётом некоторых мелочей. Я делаю так, чтобы напряжение на нагрузке FOR и REF при максимальной измеряемой мощности было до 10 Вольт и была возможность подстроечными резисторами выставить необходимые для цифровой части 5 Вольт. Не стоит забывать, что и в отверстия бинокля можно намотать число витков ограниченное с одной стороны диаметром отверстия, а с другой стороны диаметром провода. Сам же диаметр провода выбирать нужно на ток не менее чем протекает по нему и нужно не забывать про мощность нагрузочных резисторов.
Более подробно описано у меня на сайте, ссылка есть прям в этом объявлении.
Стоимость набора для самостоятельной сборки платы ТМ-1000 указана в объявлении.
Стоимость упаковки и пересылки почтой России от - 400 руб.
Подробности по заказу и оплате - через E-mail
Для связи через объявление можно нажать ссылку "Написать продавцу" и задать все интересующие вопросы касательно этой конструкции.
Проживаю в г. Донецке (ДНР), посылки отправляю раз в две недели, ориентировочно.
