Стабилизатор напряжения СГ-9С. Технические характеристики



Информация предоставлена сервером oldradio.qrz.ru

СГ-9С

(газоразрядный стабилизатор напряжения)

Устройство стабилитрона СГ-9С

Устройство стабилитрона СГ-9С:

1 - баллон; 2 - анод; 3 - катод; 4 - керамические изоляторы; 5 - слюдяной диск; 6 - стеклянная бусинка; 7 - выводы. Высота стабилитрона 66 мм, диаметр 11 мм.



Общие данные

Стабилитрон СГ-9С предназначен для стабилизации постоянного напряжения.
Применяется в малогабаритной аппаратуре различного назначения.
Катод холодный. Баллон наполнен водородом (140 - 143 мм рт. ст.).
Выпускается в стеклянном миниатюрном оформлении.
Лампа впаивается в схему. Цоколь выводной проволочный.

Номинальные электрические данные

Максимальное напряжение зажигания, В 1320
Диапазон рабочих напряжений, В 1220 - 1238
Диапазон рабочих токов, мкА 10 - 100
Изменение напряжения в диапазоне рабочих токов, В 18
Внутреннее сопротивление (динамическое), кОм 200
Ток утечки (при напряжении 1000 В), мкА 2

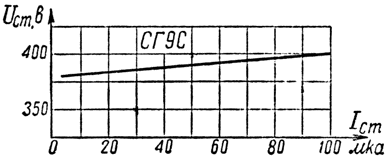

 Вольтамперная характеристика стабилитрона СГ-9С

Вольтамперная характеристика стабилитрона СГ-9С





Материал подготовлен по данным ["Радио", 1958, N 5, с. 61].
