Лампа ГМ-1

ГМ-1А, ГМ-1П

     Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью без токов в цепи управляющей сетки.

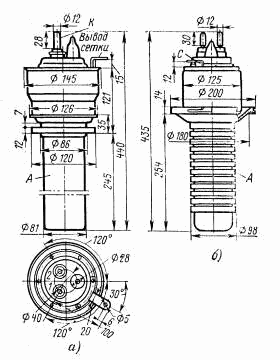

    Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх.
     Охлаждение — принудительное:
     ГМ-1А: анода - водяное не менее 60 л/мин; ножки — воздушное 40 м³/ч;
     ГМ-1П: анода - испарительное; ножки — воздушное 40 м³/ч.

Масса ГМ-1А 5 кг; ГМ-1П 14 кг.

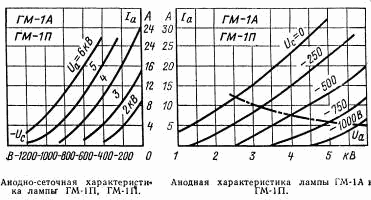

Основные параметры при Uн=10,5 В, Uа=3 кВ, Ia=6А
Ток накала	195 ±15 А
Ток сетки обратный (при Uа=6кВ, Iа=5 А)	£ 2 мА
Ток анода (при Uа=4кВ, Uс=0)	26 ± 4 А
Ток анода (при Uа=2,5 кВ, Uс=0)	³ 10 А
Ток эмиссии катода в импульсе (при Ua=Uc=2,5кВ)	³ 80 A
Напряжение сетки отрицательное (при Ua=6кВ, Ia=1A)	£1,6 кВ
Крутизна характеристики	27 ± 5 мА/В
Коэффициент усиления	4,2 ± 0,8
Междуэлектродные емкости, пФ:
- входная	£ 50
- выходная	£ 6,5
- проходная	£ 80
Долговечность:
ГМ-1А	³ 3000 ч
ГМ-1П	³ 1000 ч

Предельные эксплуатационные данные
Напряжение накала	10,2-10,8 В
Напряжение анода	6 кВ
Напряжение сетки отрицательное	2000 В
Ток накала пусковой	285 А
Мощность, рассеиваемая анодом ГМ-1А	30 кВт
Мощность, рассеиваемая анодом ГМ-1П	35 кВт
Температура баллона, ножки и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды, С	от +5 до +60
