Лампа ГК-1
ГК-1А
|
|
Мощный генераторный триод для работы в качестве
усилителя или генератора высокой частоты в диапазоне частот до 25 МГц, в
схемах с общей сеткой в радиопередающих устройствах и промышленных генераторах для

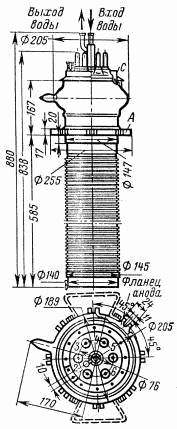

высокочастотного нагрева. Оформление - металлостеклянное. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное: анода - водяное не менее 200 л/мин; выводов накала - водяное не менее 3 л/мин; выводов сетки - водяное не менее 3 л/мин; выводов средней ножки - водяное не менее 3 л/мин; сетки воздушное не менее 50 м3/ч; баллона и спаев - воздушное не менее 100 м3/ч. Масса 25 кг. |
|
|
|

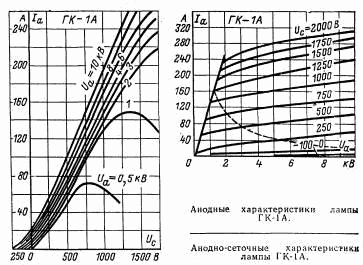

Основные параметры | |
| Ток накала | 580 ± 30 А |
| Ток анода ионный | £ 1000 мкА |
| Ток сетки обратный (при Iа=5 А) | £ 1200 мкA |
| Крутизна характеристики (при Iа=2 А) | 90 ± 30 мА/В |
| Коэффициент усиления | 45 ± 7 |
| Междуэлектродные емкости, пФ: | |
| сетка - катод | £ 20 |
| анод - катод | £ 170 |
| сетка - анод | £ 7 |
| Долговечность средняя | ³ 1000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 31,5 В |
| Напряжение анода | 10 кВ |
| Напряжение анода при анодной модуляции, пиковое значение | 20 кВ |
| Ток накала через средний вывод | 30 А |
| Мощность, рассеиваемая анодом | 200 кВт |
| Колебательная мощность | 250 кВт |
| Мощность, рассеиваемая сеткой | 10 кВт |
| Рабочая частота | 25 МГц |
| Интервал рабочих температур окружающей среды | от +5 до +70 С |
