Лампа ГУ-30

ГУ-30А

       Мощный ультракоротковолновой генераторный триод для работы в широкополосных усилителях и генераторах высокочастотных колебаний в диапазоне частот до 100 МГц. Лампа может работать в схеме с общей сеткой и общим катодом.
     Оформление - металлостеклянное.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное: анода - водяное не менее 90 л/мин; ножки - воздушное не менее 40м3/ч, вывода сетки - водяное не менее 3 л/мин, баллона и мест спая стекла с металлом - воздушное не менее 60 м3/ч;

Масса 6 кг.



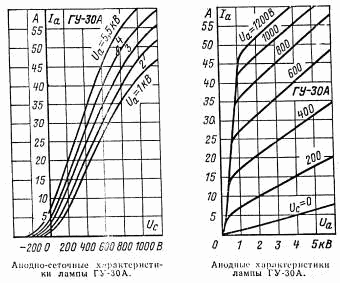

Основные параметры
при Uн=10,5 В, Uа=5 кВ, Iа= 5А

Ток накала 220 ± 20 А
Ток анода ионный (при Uа= -0,5 кВ)  £ 200 мкА
Обратный ток сетки (при Uc= -1500 В)  £ 600 мкА
Ток эмиссии катода (при Ua= 1000 В)  ³ 50 А
Крутизна характеристики 45 ± 10 мА/В
Коэффициент усиления   28 ± 4
Колебательная мощность (на частоте 100 МГц)  ³ 40 кВт
Колебательная мощность на частоте 96 МГц в режиме широкополосного усиления  ³ 30 кВт
Междуэлектродные емкости, пФ:
     входная £ 80
    выходная £ 2
     проходная  £ 60
Долговечность средняя ³ 1000 ч


Предельные эксплуатационные данные

Напряжение накала  10 - 11 В
Напряжение анода  7,5 кВ
Ток накала пусковой 330 А
Мощность, рассеиваемая анодом 60 кВт
Мощность, рассеиваемая сеткой 2,5 кВт
Рабочая частота 100 МГц
Температура стекла баллона и мест спая стекла с металлом   150 С
Интервал рабочих температур окружающей среды от +5 до +70 С
