Лампа ГУ-5

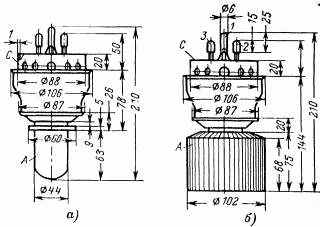

ГУ-5А, ГУ-5Б

      Мощный генераторный триод для генерирования и усиления высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой.
     Оформление - металлостеклянное.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное:
     ГУ-5А: анода - водяное не менее 14 л/мин; баллона - воздушное не менее 40м3/ч, ножки - воздушное не менее 20 м3/ч;
     ГУ-5Б: анода - воздушное не менее 400 м3/ч; баллона - воздушное не менее 40м3/ч, ножки - воздушное не менее 400 м3/ч.
Масса ГУ-5А 1 кг, ГУ-5Б 2,5 кг.



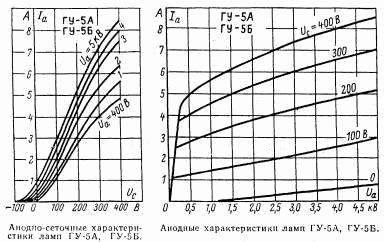

Основные параметры
при Uн=12 В, Uа=3 кВ, Ia=0,4 А

Ток накала 23 (+1; -3) А
Ток сетки обратный   £ 20 мкA
Ток эмиссии катода (при Uа=Uс=500 В) ³  6 А
Ток анода ионный (при Uа=500 В) £ 40  мкА
Ток анода (при Uс=0 В) 0,55 ± 10 A
Крутизна характеристики  15 ± 3 мА/В
Коэффициент усиления (при Iа=0,5 А, Uа=2 и 4 кВ)  72,5 ± 12,5
Выходная мощность (на частоте 25 МГц) ³ 3,5 кВт
Междуэлектродные емкости, пФ:
     входная  £ 19
     выходная  £ 16
     проходная  £ 0,5
Долговечность средняя ³ 1000 ч


Предельные эксплуатационные данные

Напряжение накала 12,6 В
Напряжение анода на частоте до 30 МГц 5 кВ
Напряжение анода на частоте до 110 МГц 4 кВ
Ток накала пусковой 40 А
Мощность, рассеиваемая анодом 3,5 (2,5 для ГУ-5Б) кВт
Мощность, рассеиваемая сеткой 150 Вт
Рабочая частота 110 МГц
Температура баллона, ножки и мест спая металла со стеклом 150 С
Интервал рабочих температур окружающей среды ГУ-5А от +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-5Б от -60 до +70 С
