Лампа ГИ-35
ГИ-35Б
|
Мощный импульсный генераторный
триод для работы в усилителях колебаний
высокой частоты в схемах с общей
сеткой при анодной импульсной

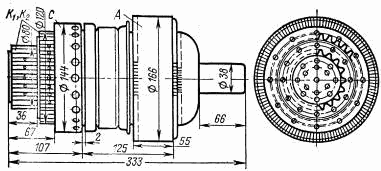

модуляции. Оформление - металлокерамическое. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное: анода - воздушное не менее 690 м3/ч, баллона - воздушное не менее 600 м3/ч, ножки - воздушное не менее 100 м3/ч. Масса 9 кг. |
|
|
|

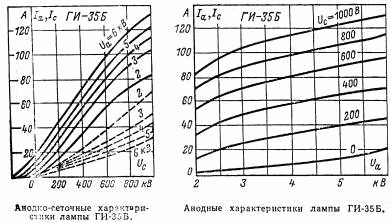

Основные
параметры | |
| Ток накала | 185(+15; -20) А |
| Ток анода (при Uс=0) | 3 (+1; -0,5) А |
| Ток эмиссии катода в импульсе (при Uа=Uс=1200 В) | ³ 100 А |
| Крутизна характеристики (при Uа=3 кВ, Iа=1 и 25 А) | 60 ± 10 мА/В |
| Коэффициент усиления | 30 ± 5 |
| Напряжение запирания отрицательное (при Uа=6 кВ, Iа=0,1 А) | £ 350 В |
| Выходная мощность в импульсе (при Uа=12 кВ, t=60 с) на частоте 200 кГц при полосе частот 8 МГц | ³ 250 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 120 |
| выходная | £ 44 |
| проходная | £ 2,3 |
| Долговечность | ³ 1000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 7,0 - 7,8 В |
| Напряжение анода | 14 кВ |
| Ток накала пусковой | 300 А |
| Ток накала | 165 А |
| Рабочая частота | 200 МГц |
| Длительность импульса | 60 мкс |
| Скважность (минимальная) | 40 |
| Мощность, рассеиваемая анодом | 5 кВт |
| Мощность, рассеиваемая сеткой | 250 Вт |
| Температура анода | 200 С |
| Температура спаев металла с керамикой | 150 С |
| Интервал рабочих температур окружающей среды | от -40 до +70 С |
