Лампа ГИ-38
ГИ-38Б
|
Импульсный генераторный
триод для широкополосного усиления высокочастотных
колебаний, при анодной импульсной модуляции
в схеме с общей сеткой. Оформление - металлостеклянное, с кольцевыми выводами катода и сетки. Охлаждение - воздушное принудительное: анода - 360 м3/ч, ножки - 50 м3/ч. Масса 3,2 кг. |
|
|
|

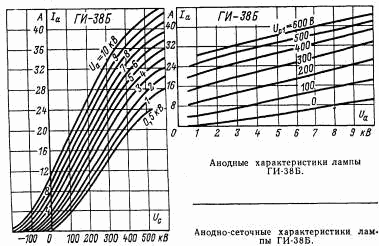

Основные
параметры | |
| Ток накала | 69 ± 6 А |
| Сопротивление ненакаленного катода | 0,01 Ом |
| Ток эмиссии катода в импульсе (при Uа=Uс1=1 кВ) | ³ 45 А |
| Ток анода | ³ 0,9 А |
| Напряжение запирания сетки отрицательное (при Uа=10 кВ, Iа=0,1 А) | £ 330 В |
| Крутизна характеристики (при Iа=1 и 2 А) | 40 ± 5 мА/В |
| Коэффициент усиления (при Uа=2 и 4 кВ, Iа=1 А) | 44 ± 6 |
| Коэффициент усиления по мощности (на частоте 200 МГц и полосе 8 МГц) | ³ 5 |
| Колебательная мощность: | |
| в непрерывном режиме работы (при Uа=6 кВ, на частоте 200 МГц) | ³ 3 кВт |
| в импульсном режиме работы (при Uа=10 кВ, и полосе частот 8 МГц) | ³ 45 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 46 |
| выходная | £ 0,9 |
| проходная | £ 18 |
| Долговечность | ³ 1000 ч |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 6 - 6,6 В |
| Напряжение анода в импульсе | 10 кВ |
| Ток накала пусковой | 140 А |
| Мощность, рассеиваемая анодом (среднее значение) | 3 кВт |
| Мощность, рассеиваемая сеткой (среднее значение) | 150 Вт |
| Время готовности | 3 мин |
| Рабочая частота | 200 МГц |
| Длительность импульса | 60 мкс |
| Скважность (минимальная) | 40 |
| Коэффициент усиления по мощности (минимальный) | 5 |
| Температура анода | 200 С |
| Температура спаев металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от -60 до +40 С |
