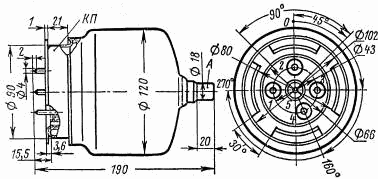

Лампа ГМИ-7
ГМИ-7
|
Импульсный модуляторный
лучевой тетрод для работы в импульсных
модуляторах. Оформление - стеклянное, бесцокольное. Охлаждение - естественное или воздушное принудительное. Масса 800 г. |
|
|
|
Основные параметры | |
| Ток накала | 5,9 ± 0,5 А |
| Ток анода в импульсе | ³ 52 А |
| Ток анода в импульсе (при Uн=23,5 В) | ³ 42 А |
| Ток 1-й сетки в импульсе | £ 9 А |
| Ток 1-й сетки обратный (при Uн=28 В, Uс2=1,25 кВ, Uа=1,25 кВ) | £ 350 мкА |
| Ток 2-й сетки в импульсе | £ 10 А |
| Напряжение запирания отрицательное (при Uа=22 кВ, Iа=0,2 мА) | £ 900 В |
| Междуэлектродные емкости, пФ: | |
| входная | 80 ± 15 |
| выходная | 11,5 ± 3,5 |
| проходная | £ 0,9 |
| Долговечность | ³ 235 ч |
| Критерий долговечности: ток анода в импульсе | ³ 45 А |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 23,5 - 28,5 В |
| Напряжение анода | 22 кВ |
| Напряжение 2-й сетки | 2 кВ |
| Напряжение 1-й сетки отрицательное | 1 кВ |
| Напряжение 1-й сетки импульсное | 350 В |
| Ток катода в импульсе | 85 А |
| Мощность, рассеиваемая анодом | 125 Вт |
| Мощность, рассеиваемая 2-й сеткой | 20 Вт |
| Мощность, рассеиваемая 1-й сеткой | 3,2 Вт |
| Длительность импульса | 5 мкс |
| Температура баллона и мест спая металла со стеклом | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +85 С |
