UP-001
Усилитель предварительный
RADIOTEHNIKA
УП-001-стерео
Предварительный усилитель «Радиотехника УП-001-стерео» предназначен для предварительного усиления, оперативного управления и коммутации низкочастотных сигналов при работе в составе комплекса бытовой радиоаппаратуры.
Усилитель обеспечивает возможность:
- Выбора источника сигнала с последующим усилением и обработкой сигнала для прослушивания
- Выбора источника сигнала для записи на магнитофоны (в том числе перезаписи как с первого магнитофона на второй, так и со второго на первый)
- Регулировки громкости и ее ступенчатого уменьшения
- Регулировки стереобаланса
- Раздельной регулировки тембра по высоким и низким частотам и отключения регуляторов тембра
- Прослушивания сигнала в следующих режимах: СТЕРЕО_НОРМ, СТЕРЕО_РЕВЕРС, МОНО_(Л+П), МОНО_Л, МОНО_П
- Ограничения диапазона эффективно воспроизвомимых частот
- Отключения тонкомпенсации
- Отключения выхода
- Одновременного включения и выключения (нажатием клавиши СЕТЬ) напряжения питания предусилителя и подключенной к рлзеткам ОТВЕТВЛЕНИЕ СЕТИ (ОТКЛЮЧАЕМОЕ) радиоаппаратуры
Предусилитель обеспечивает возможность подключения к нему следующих устройств:
- Стереотелефонов
- Электропроигрывателя с магнитным звукоснимателем с подвижным магнитом
- Тюнера
- Радиоприемника, телевизора, электрофона или другой подобной звуковоспроизводящей радиоаппаратуры
- Двух магнитофонов
- Усилителя мощности или активных акустических систем
Примечания:
- В предусилителе предусмотрена независимость выбора источника сигнала для записи от выбора источника сигнала для прослушивания, что дает возможность одновременно выполнять работы в одном из следующих сочетаний:
- Прослушивания сигнала и запись его на магнитофон (-ы)
- Прослушивание сигнала одного источника и запись нп магнитовон (-ы) сигнала другого источника (в т.ч. перезапись с магнитофона на магнитофон)
- Конструкцией предусилителя не предусмотрено прохождение сигнала на запись через цепи обработки его для прослушивания, поэтому положение органов управления предусилителя на записываемый сигнал влияния не оказывает
Основные технические характеристики
| Номинальный диапазон эффективно воспроизводимых частот не уже | 20 - 20000 Гц |
| Номинальное выходное напряжение при номинальном сопротивлении нагрузки 10 кОм | 1 В |
| Номинальная э.д.с. источника сигнала для линейных входов/корректирующего входа | 500 мВ 5 мВ |
| Допускаемые отклонения частотной характеристики в диапазоне эффективно воспроизводимых частот относительно уровня сигнала частотой 1000 Гц для линейных входов/для корректирующего входа не более | 0.3 дБ 0.5 дБ |
| Рассогласование каналов по усилению в диапазоне частот от 250 Гц до 6300 Гц при установке регулятора громкости от положения "максимум" до положений, соответствующих уменьшению выходного напряжения на 25 дБ/на 50 дБ не более | 1 дБ 2 дб |
| Коэффициент общих гармонических искажений в диапазоне частот от 40 Гц до 16000 Гц не более | 0.03 % |
| Переходные затухания между каналами на частотах 1000 Гц/от 250 Гц до 1000 Гц не менее | 48 дБ 38 дБ |
| Отношение сигнал/невзвешенный шум относительно номинального выходного напряжения при установке регулятора громкости от положения "максимум" до положения, соответствующего уменьшению выходного напряжения на 20 дБ для линейных/для корректирующего входа не менее | 67 дБ 58 дБ |
| Отношение сигнал/взвешенный шум относительно номинального выходного напряжения при установке регулятора громкости от положения "максимум" до положения, соответвующего уменьшению выходного напряжения на 20 дБ для линейных выходов/для корректирующего входа не менее | 72 дБ 63 дБ |
| Минимальная э.д.с. источника сигнала, соответвующая номинальному выходному напряжению при установке регулятора громкости в положение "максимум" для линейных входов/для корректирующего входа | 200 мВ 2мВ |
| Пределы регулирования громкости не менее | 64 дБ |
| Пределы регулирования стереобаланса не менее | 20 дБ |
| Действие регуляторов тембра на частотах 100 Гц и 1000 Гц для подбема и спада АЧХ | 10 дБ |
| Действме тонкомпенсации при регулировке громкости | 30 дБ |
| Максимальное выходное напряжение при установке регулятора громкости в положение "максимум" не менее | 3 В |
| Затухание, вносимое ограничивающими фильтрами | 12 дБ |
| Ступенчатое ослабление выходного напряжения | 20 дБ |
| Напряжение на выходе для полключения стереотелефонов при номинальном выходном напряжении | 0.5 В |
| Потребляемая мощность не более | 15 Вт |

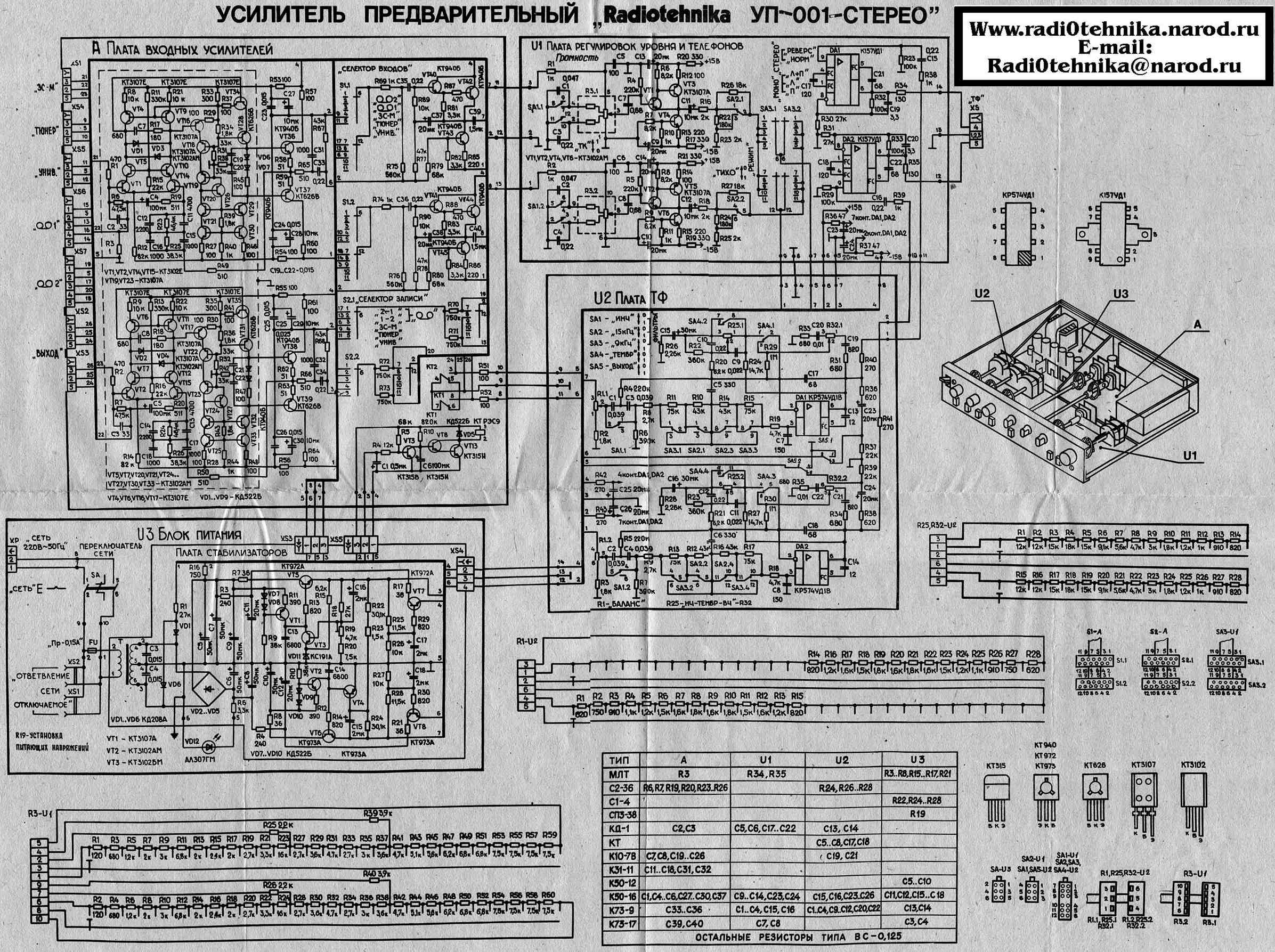

Схему принципиальную можно скачать здесь:520KB

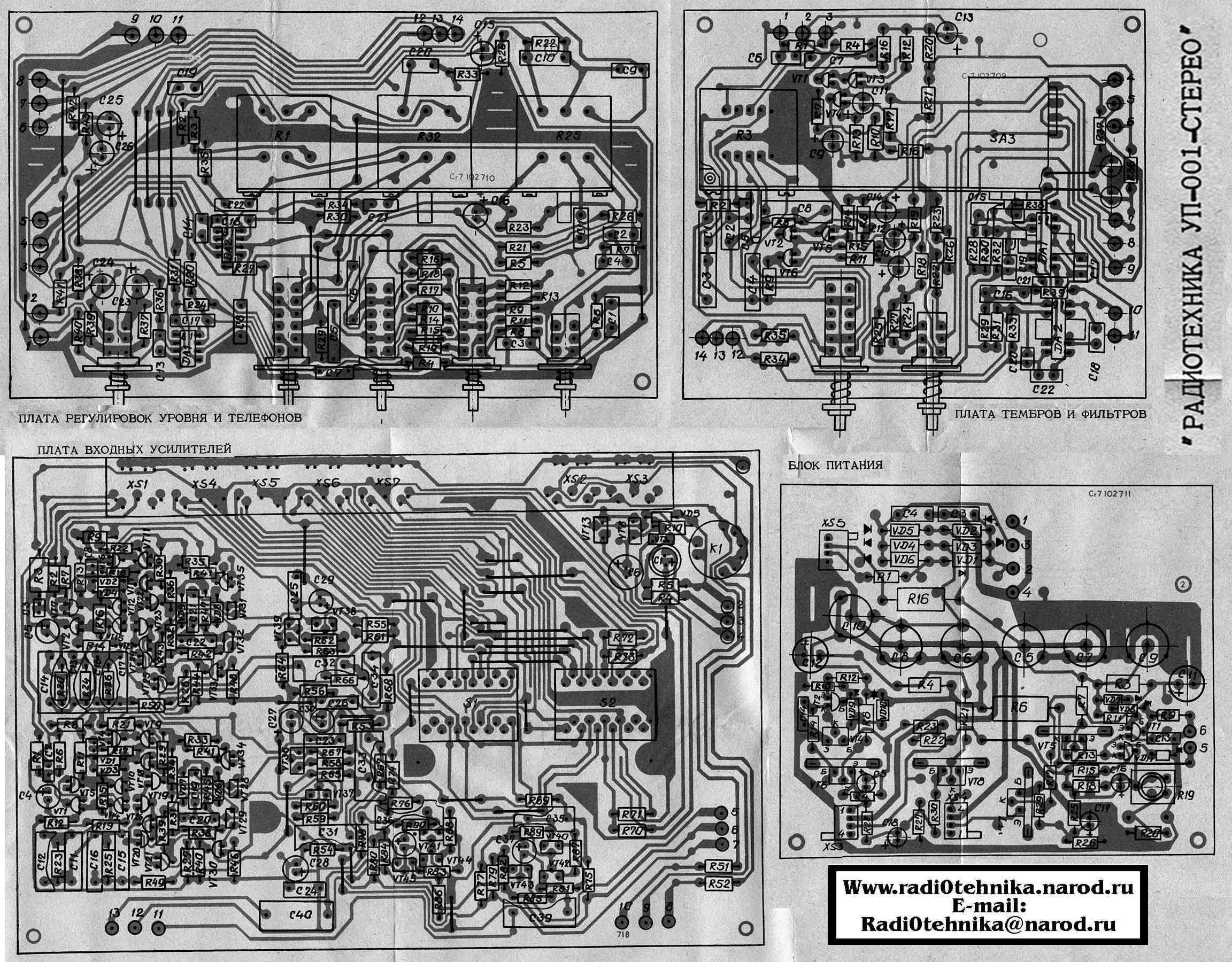

рисунок печатных плат:490KB
