Расчет П-контура
Расчет П-контура. Для расчета номиналов элементов контура применены формулы К.Шульгина (U3DA) из ж. Радио № 5, 7, 1985 г.
Программу можно использовать для расчета согласующего П-контура или выходного П-контура передатчика. Программой производится расчет элементов контура, КПД, потерь, реактивных мощностей и токов в его элементах, напряжений, модулей параметров S11 и S22 на рабочей частоте, полосы частот по модулю S11 для уровней 0.1 и 0.2, подавления 2-й гармоники в режимах генератора напряжения и генератора тока, а также полосы пропускания по уровню -1 дБ. Для расчета усилителя мощности приложены графики разложения токового импульса для линейной и квадратичной характеристик ламп.
Для работы требуется 64 битная ОС windows или linux. Установка программы не требуется.
В связи с вопросами радиолюбителей приложена копия файла (устаревшая версия программы) для 32-битной версии windows.

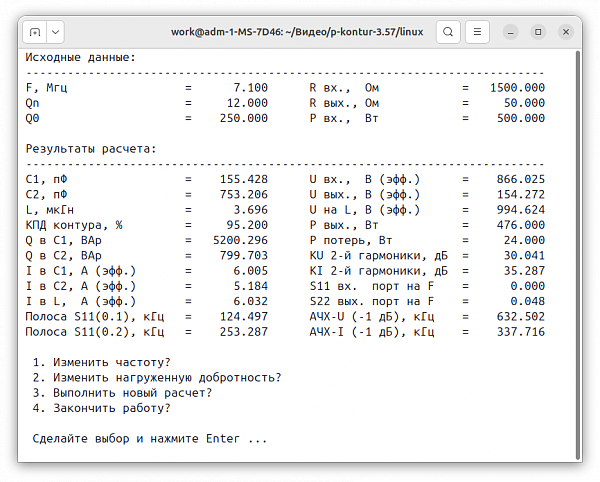

Скриншоты
