КР1008ВЖ3 - Схема управления индикацией в кнопочных телефонных аппаратах с расширенными функциональными возможностями
Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Корпус КР1008ВЖ3
Назначение выводов КР1008ВЖ3
Структурная схема КР1008ВЖ3
Описание работы КР1008ВЖ3
Типовые рабочие характеристики КР1008ВЖ3
Схема применения КР1008ВЖ3
Электрические параметры
Предельно допустимые режимы эксплуатации
Литература
Микросхема КР1008ВЖ3 - предназначена для управления индикацией в кнопочных телефонных аппаратах с расширенными функциональными возможностями. Выполнена по КМОП-технологии. Минимальная наработка 50000 ч. Количество элементов 4500. Корпус типа 2205.48-1, масса не более 6 г.
Корпус КР1008ВЖ3
![2205.48-1 package view](../packages/2205.48-1.gif)
Назначение выводов КР1008ВЖ3

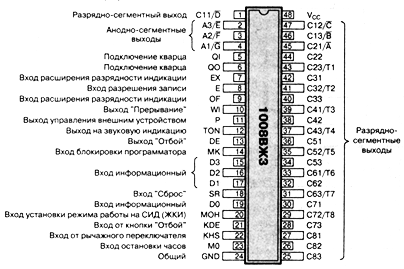

![назначение выводов](img/vg13-1.gif)
Структурная схема КР1008ВЖ3
![структурная схема](img/vg13-2.gif)
Описание работы КР1008ВЖ3
При подключении напряжения питания и подаче частоты 32768 Гц на входы QI, QO микросхемы начинают работать делитель, который формирует частоты, необходимые для работы микросхемы:   1 Гц - для работы часов текущего времени (ЧТВ) и часов времени разговора (ЧВР),
  4 Гц - для снятия сигнала "#" со схемы номеронабирателя (1008ВЖ2) при работе с программатором,
  256 Гц - для работы дешифратора ЖКИ,
  512 Гц - для работы регистра знакоместа (РЗМ) в режиме управления светоизлучающими диодами (СИД),
  4096 Гц - для формирования частоты работы зуммера,
  32768 Гц - для работы РЗМ в режиме управления ЖКИ. Существует четыре основных режима работы микросхемы. Выбор режима осуществляется схемой управления при подаче на входы микросхемы KHS и MO напряжения:
Режим | KHS | MO |
---|---|---|
Текущее время | ВЫСОКИЙ | НИЗКИЙ |
Установка часов и минут | ВЫСОКИЙ | ВЫСОКИЙ |
Время разговора | НИЗКИЙ | ВЫСОКИЙ |
Номер телефона | НИЗКИЙ | НИЗКИЙ |
В режиме "Текущее время" часы текущего времени (ЧТВ), представляющие собой набор последовательно включенных делителей, вырабатывают код текущего времени, поступающий в единую магистраль данных. При подаче напряжения высокого уровня на вход МО начинается установка ЧТВ. При подаче напряжения первый раз счет минут и секунд прекращается (на индикации в разрядах секунд и минут высвечиваются нули) и идет установка часов. При снятии напряжения высокого уровня со входа МО и вторичной его подаче часы остаются неизменными, счет секунд прекращается (на индикации в разрядах секунд высвечиваются нули) и идет установка минут. Если был установлен режим "Время разговора", то соответствующий потенциал записывается в триггер, после чего напряжение высокого уровня со входа МО можно снять - микросхема останется в режиме "Время разговора". Подача напряжения высокого уровня на вход KDE оставляет микросхему в этом режиме, но при этом на выходе соответствующего треггера устанавливается высокий уровень напряжения, который запрещает подачу частоты 1 Гц на ЧВР , в результате чего счет времени разговора останавливается. Сброс времени разговора (нет информации на индикаторе) осушествляется подачей напряжения высокого уровня на вход микросхемы SR. Полный сброс режима "Время разговора" производится переводом микросхемы в режим "Текущее время". ЧВР отсчитывают время до 99 мин 59 с, после чего во всех разрядах устанавливаются нули и начинается отсчет времени сначала. Вырабатываемый ЧВР код поступает в единую магистраль данных. В режиме "Номер телефона" информация о набираемом номере в параллельном двоичном коде поступает на входы D0...D3. Одновременно вырабатывается сигнал "синхр", отстающий от информации, и сигнал "смена адреса", поступающий на регистр записи в ОЗУ (РЗО). По сигналу импульса поступающего с РЗО, информация записывается в ОЗУ и хранится там для последующего вывода ее на индикацию. В этом режиме микросхема имеет два алгоритма работы. Выбор алгоритма производится соответствующем напряжением на входе EX. Первый алгоритм (обнуление ОЗУ при его переполнении) соответствует низкому уровню напряжения на этом входе и используется при восьмиразрядном индикаторе. Второй алгоритм (без обнуления ОЗУ) соответствует напряжению высокого уровня на входе EX и используется при разрядности индикатора более 8. В этом случае применяется две и более микросхем 1008ВЖ3, соединенных последовательно: выход OF предыдущей микросхемы с входом Е последующей. Из ОЗУ информация поступает в единую магистраль данных. Управление поступлением информации из ОЗУ, ЧТВ, ЧВР в единую магистраль данных осуществляется импульсами с РЗМ. Информация из единой магистрали данных поступает на дешифратор СИД, где она преобразуется в семисегментный код, необходимый для ее индикации на СИД, и через выходные ключи подается на индикатор. При работе на ЖКИ с дешифратора СИД информация поступает на формирователь сигментных импульсных последовательностей. Сформированные последовательности подаются на входы триггеров регистра ЖКИ, где преобразуются к виду, необходимому для индикации на ЖКИ. Одновременно информация с дешифратора ЖКИ поступает на формирователь анодных импульсных последовательностей. Сформированные анодные и сегментные импульсные последовательности через выходные ключи подаются на индикатор. Режим работы микросхемы на СИД или ЖКИ выбирается напряжением высокого или низкого уровня на входе МОН. При работе совместно со схемой номеронабирателя 1008ВЖ2 возможно програмирование событий. Работа схемы программатора начинается с прихода сигнала "1 мин" с ЧТВ при наличии напряжения низкого уровня на входе МК. Сигнал "1 мин" запускает генератор одиночных импульсов (ГОИ), который выдает одиночный импульс длительностью 250 мс для снятия сигнала "#" с ИС номеронабирателя. Одновременно на выход WI выдается напряжение высокого уровня, означающее для ИС номеронабирателя 1008ВЖ2 начало опроса всей памяти. Код информации, поступающий на входы D0...D3 с ИС номеронабирателя, анализируется, не является ли он кодом события. Если нет, то то RS-триггеры сбрасываются и подготавливаются к приему следующего кода. Если да, то то он остается в RS-триггерах и начинается прием инфорамции о времени , на которое назначено событие. Это время сравнивается с кодом, поступающим с ЧТВ. Если время не сравнилось, то сигнал "синхр" сбрасывает RS-триггеры и счетчик Джонсона. Схема программатора начинает анализ следующей поступающей информации. Если коды события и времени сравнились, то одиночный импульс вырабатываемый (ГОИ), поступает на R-входы триггеров ОЗУ и сбрасывает их. Одновременно производятся следующие операции:
 - разрешается запись в восьмой разряд ОЗУ кода события, записанного в RS-триггеры программатора;
 - разрешается запись в ОЗУ поступающих на них кодов;
 - микросхема переводится в режим "Номер телефона" независимо от того, в каком режиме находиласьона до этого;
 - на выход WI подается сигнал, отрицательный фронт которого является для ИС номеронабирателя признаком того, что следующую информацию надо записывать во внутренее ОЗУ до первого нуля либо до первого кода события;
 - появляется сигнал зуммера на выходе TON;
 - микросхема принудительно переводит в режим "Номер телефона" по второму алгаритма работы.
Программатор можно вернуть в исходное состояние (низкий уровень напряжения на выходах RS-триггеров программатора) подачей напряжения высокого уровня на вход RS, при этом сигнал зуммера прекратится и микросхема из режима "Номер телефона" перейдет в режим "Текущее время". Если на вход SR не было подано напряжение высокого уровня, то сигнал зуммера прекратится через 40 с.
Соответствие входных двоичных кодов и отображаемых символов
Символ | 23 | 22 | 21 | 20 | Hex |
пробел | 0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 0 | 1 | 1 |
2 | 0 | 0 | 1 | 0 | 2 |
3 | 0 | 0 | 1 | 1 | 3 |
4 | 0 | 1 | 0 | 0 | 4 |
5 | 0 | 1 | 0 | 1 | 5 |
6 | 0 | 1 | 1 | 0 | 6 |
7 | 0 | 1 | 1 | 1 | 7 |
8 | 1 | 0 | 0 | 0 | 8 |
9 | 1 | 0 | 0 | 1 | 9 |
0 | 1 | 0 | 1 | 0 | A |
= | 1 | 0 | 1 | 1 | B |
U | 1 | 1 | 0 | 0 | C |
C | 1 | 1 | 0 | 1 | D |
H | 1 | 1 | 1 | 0 | E |
B | 1 | 1 | 1 | 1 | F |
Типовые рабочие характеристики

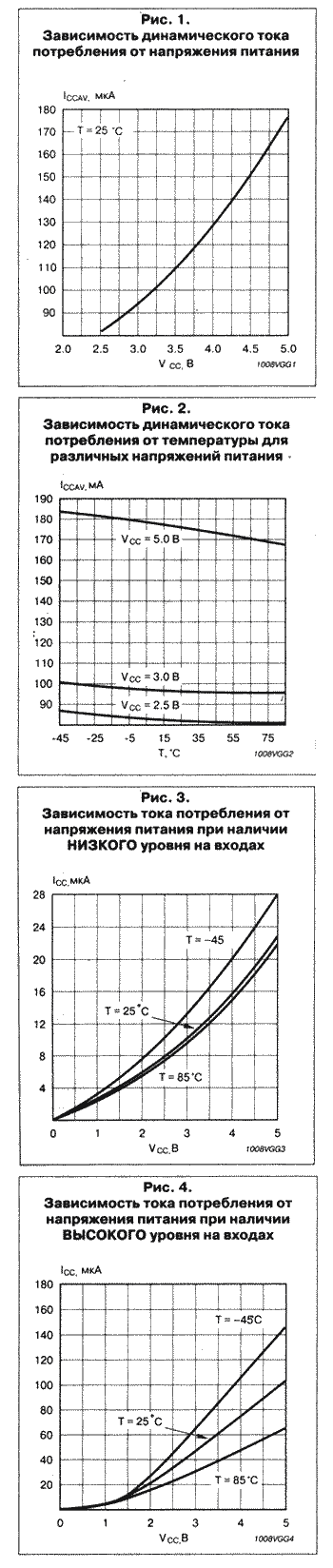

![рабочие характеристики](img/vg13-3.gif)
Схема применения

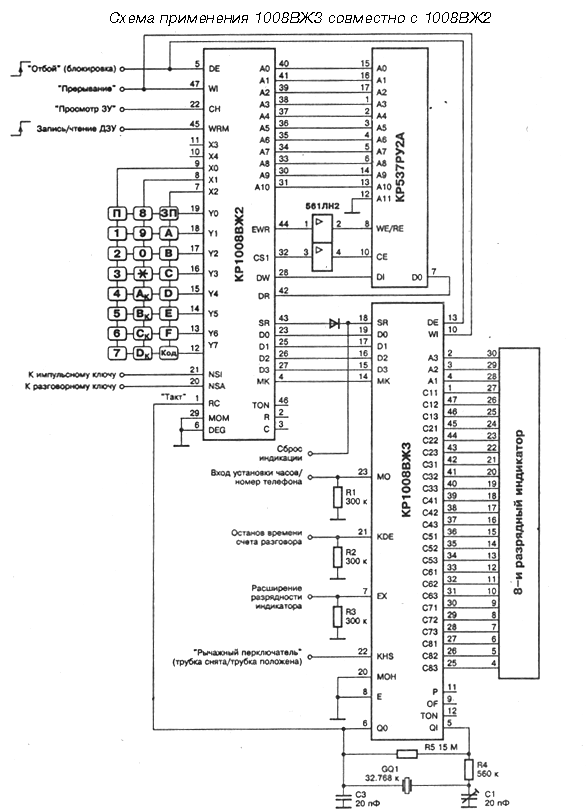

![схема применения](img/vg13-4.gif)
Электрические параметры
при Т=25 ° C, VCC=5 В, VIL=5 В, VIH=5 В, если не указано иначе
1 | Входной ток низкого уровня (IIL) выводы 5,7,8,14-23 |
![]() |
2 | Входной ток высокого уровня (IIH) выводы 5,7,8,14-23 |
![]() |
3 | Выходной ток низкого уровня (IOL)   выводы 10,12   выводы 1-4,6,13,29,31,33,35,37,39 при VOL=1,5 В |
  ![]() ![]() |
4 | Выходной ток высокого уровня (IOР)   выводы 1-4,6,13,29,31,33,35,37,39 при VOH=3,5 В |
  ![]() |
5 | Ток потребления (вывод 48) | ![]() |
6 | Ток потребления в динамическом режиме (вывод 48) |
![]() |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания U1, U2 | 2,5...5.0 В |
2 | Входное напряжение низкого уровня UIL | 0...0.5 В |
3 | Входное напряжение высокого уровня UIH | VCC-0,4 В |
4 | Допустимое значение электростатического потенциала | не более 100 В |
5 | Рабочий диапазон температур TA | = -45...85 ° C |
6 | Температура припоя (время пайки не более 3 с) | не более 280 ° C |
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 2 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
