К1103СК2А, К1103СК2Б - Устройство выборки и хранения аналогового сигнала с временем установления 75 нс.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус К1103СК2
Функциональная схема
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхемы представляют собой схему выборки и хранения аналогового сигнала с временем установления до 75 нс. Корпус типа 402.16-34, масса не более 2 г.



Корпус К1103СК2

402.16-34 package view


Функциональная схема

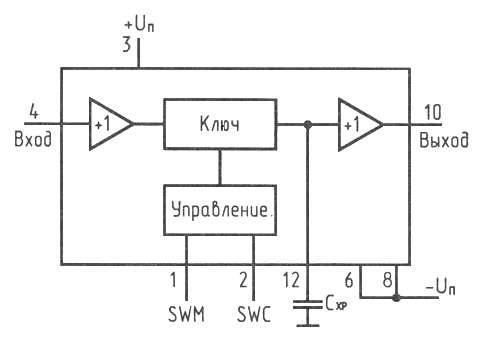

Условное графическое обозначение Назначение выводов:
1 - вход схемы управления 1
2 - вход схемы управления 2
3 - напряжение питания +Uп
4 - вход
5, 7, 9, 11, 13, 14, 15, 16 - свободные
6,8 - напряжение питания -Uп
10 - выход
12 - емкость хранения
Электрические параметры

1 Номинальное напряжение питания plus minus 9 В
2 Напряжение аналогового входа -3...+3 В
3 Напряжение низкого уровня управляющего входа -1,8...-1,5 В
4 Напряжение высокого уровня управляющего входа -1...-0,8 В
5 Напряжение смещения нуля не более 100 мВ
6 Напряжение смещения в режиме хранения
    К1103СК2А
    К1103СК2Б

не более 75 мВ
не более 25 мВ
7 Ток потребления не более 75 мА
8 Ток смещения аналогового входа не более 100 мкА
9 Максимальный ток на аналоговогом входе 30 мА
10 Коэффициент усиления напряжения 0,9...1
11 Нелинейность коэффициента усиления напряжения
    К1103СК2А
    К1103СК2Б

-72 дБ
-80 дБ
12 Верхняя граничная частота
    К1103СК2А
    К1103СК2Б

не менее 20 МГц
не менее 10 МГц
13 Гармонические искажения при f=5 МГц     К1103СК2А
    К1103СК2Б

-65 дБ
-60 дБ
14 Скорость изменения входного напряжения
    К1103СК2А
    К1103СК2Б

не более 2 мВ/мкс
не более 0,5 мВ/мкс
15 Апертурная задержка     К1103СК2А
    К1103СК2Б

-2 нс
-5 нс
16 Время установления до значения 2 мВ (при Uвх = 2 В, Схр = 200 пФ)
    К1103СК2А
    К1103СК2Б

не более 75 нс
25 нс
17 Время выборки
    до 0,1%
        К1103СК2А
        К1103СК2Б
    до 0,025%
        К1103СК2А
        К1103СК2Б

не более 75 нс
80 нс

200 нс
не более 150 нс
18 Входное сопротивление 200 кОм
19 Входная емкость 1,5 пФ


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus 8,1... plus minus 9,9 В
2 Входное напряжение не более | plus minus 3| В
3 Сопротивление нагрузки не менее 50 Ом
4 Температура корпуса -60...+85 ° C
5 Температура кристалла не более +150 ° C


Зарубежные аналоги

SHC600



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
