К1107ПВ1, КР1107ПВ1 - Быстродействующий 6-разрядный АЦП с временем преобразования до 100 нс (параллельного типа)
Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Общее описание К1107ПВ1, КР1107ПВ1
Корпус К1107ПВ1
Функциональная схема К1107ПВ1, КР1107ПВ1
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература
Общее описание К1107ПВ1, КР1107ПВ1
Микросхемы представляют собой быстродействующий 6-разрядный АЦП и
предназначены для преобразования входных аналоговых сигналов с шириной
спектра до 7 МГц в диапазоне 2...0 В в один из потенциальных кодов
параллельного считывания: в двоичный (прямой и обратный) и код с дополнением
до двух (прямой и обратный). Не требуется внешней схемы выборки и хранения.
Совместимы с ТТЛ схемами. В состав АЦП входят делитель опорного напряжения,
64 управляемых компоратора, 65 логические схемы "И", два предварительных
дешифратора 31 на 5, два управляемых буферных регистра, дешифратор 10 на 6,
выходной регистр (6 схем "Исключающее ИЛИ"), 6 схем преобразования выходных
уровней АЦП на уровни ТТЛ, 5 схем формирования парафазных управляюших
импульсов от тактового сигнала, 2 схемы преобразования уровней сигналов
управления выходным кодом и схема преобразования уровня тактового импульса.
Каждый компаратор прямым входом подключен к определенному отводу низкоомного
резисторного делителя опортного напряжения (общее сопротивление 67 Ом),
формирующего пороговые уровни компараторов. Изменяя опорные напряжения на
входах делителя можно при необходимости компенсировать погрешность
преобразования в конечной точке шкалы (вывод 16) и напряжение смещения нуля
на входе АЦП (вывод 9). Предусмотрена возможность компенсации погрешности
нелинейности на
0,5 значения младшего разряда (16 мВ) при работе в расширенном температурном
диапазоне. Для этого со средней точки делителя через резистор сделан отвод
(вывод 12), который в случае необходимости корректировки нелинейности
подсоединяется к выводам 19 или 9. Этот вывод может также служить общим
выводом (-1 В) для входного буферного усилителя в случае преобразования
биполярного сигнала. Инвертирующие входы комараторов объеденены и образуют
аналоговый вход АЦП. Работой АЦП управляет тактовый сигнал. Выборка
производится (стробируются компараторы) через 10...15 нс после подачи
переднего фронта тактового импульса. Кодирование производится с подачей
заднего фронта тактового импульса, а результат, полученный во время
кодирования на выходной регистр передается со следующим фронтом тактового
импульса. Задержка выходного регистра не превышает 50 нс. Это дает
возможность тем же передним фронтом производить следующую выборку, т.е. в
момент времени, когда на выходе АЦП получается результат n-й выборки, на
входе производится n+2 выборка. Промежуток времени с момента подачи первого
тактового импульса до появления кода n-й выборки на выходе АЦП называется
временем преобразования или периодом выборки Tc. Максимальная
скорость преобразования определяется минимальными длительностями тактового
импульса Tи и паузы между тактовыми импульсами, гарантирующими
нормальную работу преобразователя, т.е.
fпр=1/(Tи+Tп). Тип выходного кода задается
по двум выводам "управление выходным кодом" (УВК1, УВК2). Тип выходного кода
может задаваться как цифровыми сигналами с уровнями ТТЛ, так и постоянными
сигналами. При этом подсоединение вывода УВК к Uп эквивалентно
подаче лог. 1, а подсоединение к общей шине лог. 0. Система кодирования
приведена в следующей таблице:
Ступенька характеристики преобразования |
Напряжение на входе, В |
Прямой двоичный код УВК1-"1", УВК2-"1" |
Обратный двоичный код УВК1-"0", УВК2-"0" |
Прямой дополнит. код УВК1-"1", УВК2-"0" |
Обратный дополнит. код УВК1-"0", УВК2-"1" |
00 | 0,0000 | 000000 | 111111 | 100000 | 011111 |
01 | -0,0317 | 000001 | 111110 | 100001 | 011110 |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
31 | -0,9693 | 011111 | 100000 | 111111 | 000000 |
32 | -1,0000 | 100000 | 011111 | 000000 | 111111 |
33 | -1,0317 | 100001 | 011110 | 000001 | 111110 |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
62 | -1,9693 | 111110 | 000001 | 011110 | 100001 |
63 | -2,0000 | 111111 | 000000 | 011111 | 1000000 |
Содержит 4320 интегральных элементов. Корпус типа 2207.48-12 у К1107ПВ1, масса не более 5 г. и типа 244.48-12 у КР1107ПВ1, масса не более 5 г.

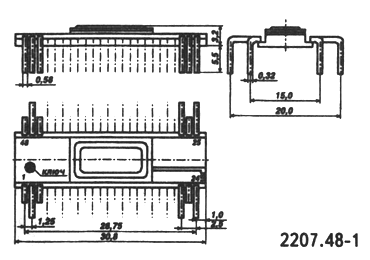

Корпус К1107ПВ1
![2207.48-1 package view](../packages/2207.48-1.gif)
Функциональная схема![]() |
Назначение выводов: 1 - выход 4; 2 - выход 5; 3 - выход 6 (младший разряд); 4 - тактовый сигнал; 5,43 - общий (цифровая земля); 8,39 - напряжение питания Uп1; 9 - опорное напряжение Uоп2; 10,13,15 - вход (аналоговый сигнал); 11,14 - общий (аналоговая земля); 12 - вывод корректировки нелинейности; 16 - опорное напряжение Uоп1; 24,37,38 - напряжение питания -Uп2; 44 - управление выходным кодом, вход 1 (УКВ1); 45 - выход 1 (старший разряд); 46 - выход 2; 47 - выход 3; 48 - управление выходным кодом, вход 2 (УКВ2); 6,7,17...23,25...36,40...42 - свободные. |
1 | Номинальное напряжение питания     Uп1     Uп2 |
  5 В ![]() -6 В ![]() |
2 | Выходное напряжение низкого уровня | не более 0,4 В |
3 | Выходное напряжение высокого уровня | не менее 2,4 В |
4 | Ток потребления     от источника питания Uп1     от источника питания Uп2 |
  не более 30 мА не более |-150| мА |
5 | Напряжение смещения нуля на входе | -0,075...0 В |
6 | Абсолютная погрешность преобразования в конечной точке шкалы | -0,1...0,1 В |
7 | Ток потребления от источника опорного напряжения | не более 43 мА |
8 | Входной ток высокого уровня | не более 750 мкА |
9 | Входной ток низкого уровня | не более |-1,5| мА |
10 | Входной ток смещения нуля | не более 150 мкА |
11 | Максимальная частота преобразования     КР1107ПВ1А, К1107ПВ1А     КР1107ПВ1Б, К1107ПВ1Б |
  20 МГц 10 МГц |
12 | Время преобразования     КР1107ПВ1А, К1107ПВ1А     КР1107ПВ1Б, К1107ПВ1Б |
  не более 100 нс не более 200 нс |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания     Uп1     Uп2 |
  4,75...5,25 В -6,18...-5,82 В |
2 | Опорное напряжение     Uоп1     Uоп2 |
  -0,075...0 В -2,1...1,9 В |
3 | Ток нагрузки | 2 мА |
4 | Температура окружающей среды | -10...+70 ° C |
Рекомендации по применению
Калибровка ИС (компенсация напряжения смещения нуля и погрешности преобразования) проводится регулировкой опорных напряжений Uоп1 и Uоп2 в пределах -0,1...0,1 В. Можетбыть проведена корректировка нелинейности на фиксированное значение путем подключения вывода 12 к Uоп1 или Uоп2 в зависимости от знака нелинейности. Вывод 12 может служить источником опорного напряжения для внешнего входного буферного усилителя в случае биполярного преобразования. При этом надо учитывать, что любая нагрузка, подключаемая к средней точке делителя оказывает влияние на нелинейность ИС. Не рекомендуется подведение каких-либо электрических сигналов к корпусу и неиспользуемым выводам. Требуется предусматреть отдельные шины "цифровая земля" и "аналоговая земля" с соединением их только в одной точке на клемме источника питания. К выводам Uп1, Uп2 и Uоп необходимо подключение конденсаторов емкостью 10 мкФ и 0,1 мкФ. Допускается эксплуатация ИС без дополнительного теплоотвода. Отклонение Uоп1 вызывает появление дополнительной погрешности, эквивалентной напряжению смещения нуля на входе, а отклонение Uоп2 - появлению дополнительной погрешности, эквивалентной абсолютной погрешности преобразования в конечной точке шкалы. Допустимое значение статического потенциала 100 В.
Зарубежные аналоги
TDC1014J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
